Analog Devices / Maxim Integrated MAX17310 Evaluierungskits

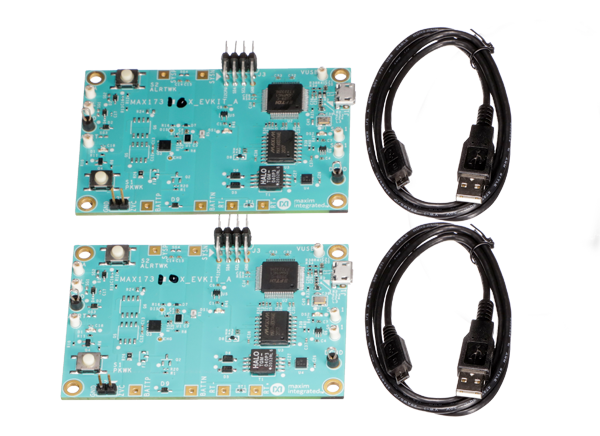

Die Analog Devices MAX17310 Evaluierungskits sind vollständig bestückte und getestete oberflächenmontierte Leiterplatten zur Evaluierung des Stand-alone-ICs für die Batteriestandsmessung. Diese Kits von Analog Devices enthalten das IC-Evaluierungsboard mit einer integrierten I2C/1-Wire™-Schnittstelle und einem USB-Mikro-B-Kabel. Windows®-basierte Software für die grafische Benutzeroberfläche (GUI) ist für die Verwendung mit den EV-Kits erhältlich.
Merkmale
- ModelGauge™-m5-Algorithmus
- Überwacht Einzellen-Akkus
- Vollständige On-Board-Schutzlösung für die Evaluierung
- Eingangsspannungsbereich des Akkus von +2,3 V bis +4,9 V mit Standard-Hardware
- Standardstrombereich von -5 A bis +5 A, bis zu 10 A mit einem Messwiderstand von weniger als 5 mΩ
- Thermistor-Messnetzwerk
- On-Board-I2C-/1-Wire-Kommunikationsschnittstelle
- Windows 7 oder eine neuere kompatible Software
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet

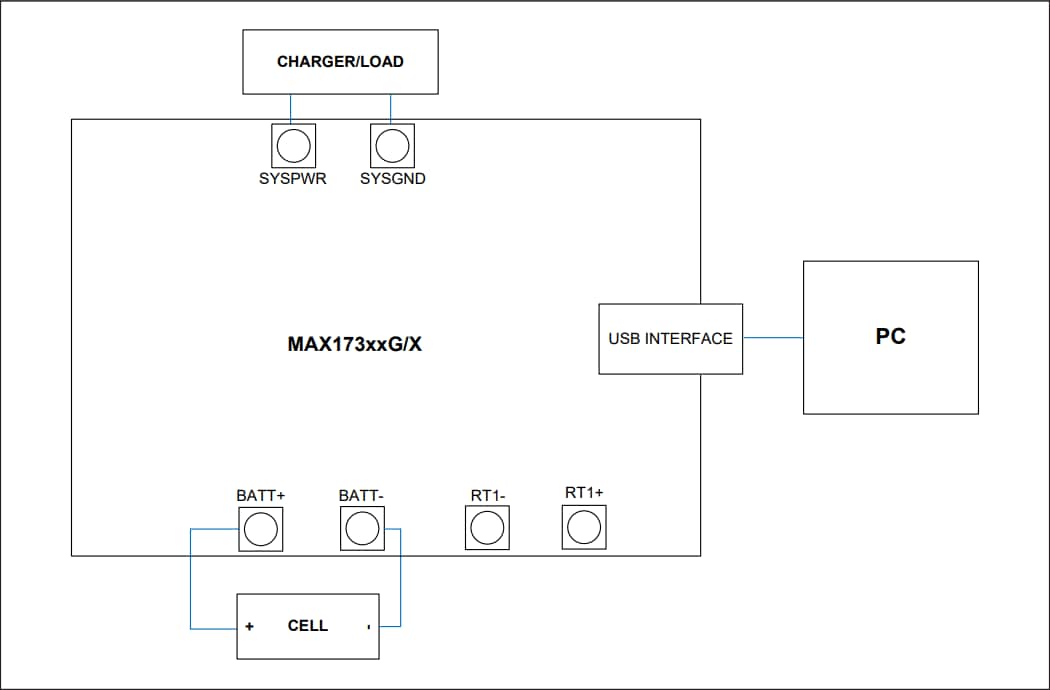

Board-Verbindungen
