Analog Devices Inc. MAX16984A Fahrzeug-Abwärtswandler
Die MAX16984A Fahrzeug-Hochstrom-Abwärtswandler von Analog Devices Inc. konsolidieren einen 5 V Fahrzeugstandard-Abwärtswandler, der bis zu 3,0 A ansteuern kann, einen Emulator für USB-Host-Ladegerät-Adapter und USB-Schutzschalter für Fahrzeug-USB-Host-Applikationen. Die USB-Schutzschalter bieten eine hohe ESD, eine Kurzschluss-Sicherung und verfügen über eine integrierte Erkennungsschalung für den Host-Ladegerät-Anschluss.
Die Abwärtswandler MAX16984A von Analog Devices werden mit einer Spannung von bis zu 28 V betrieben und sind vor Lastabwurftransienten bis zu 40 V geschützt. Der MAX16984A ist für den Hochfrequenzbetrieb optimiert und enthält eine widerstandsprogrammierbare Frequenzauswahl von 310 kHz bis 2,2 MHz. Diese Funktionen ermöglichen die Optimierung des Wirkungsgrads, des Rauschens und der Boardfläche basierend auf den Applikationsanforderungen.
Darüber hinaus enthalten die MAX16984A Fahrzeug-Wandler einen USB-Laststrommessverstärker und eine konfigurierbare Rückkopplungsanpassungsschaltung, die zur Bereitstellung einer automatischen USB-Spannungsanpassung zur Kompensierung von Spannungsabfällen in unverlierbaren Kabeln in Fahrzeuganwendungen ausgelegt ist.
Merkmale
- Integrierter DC/DC- und USB-Host-Ladeemulator ermöglicht eine 1-Chip-Lösung direkt von der Autobatterie zu einem tragbaren Gerät
- 4,5 V bis 28 V Betriebsspannung (40 V Lastabwurf)
- 5 V, 3,0 A Ausgangsstrombelastbarkeit
- Skip- und Abschaltmodi mit niedrigem Ruhestrom
- Soft-Start reduziert den Einschaltstrom
- Optimale USB-Leistung und Kommunikation für tragbare Geräte
- Vom Benutzer einstellbare Spannungsverstärkung passt den Ausgang zwischen 5 V und 7 V für die Kabelkompensation an
- ±5 % Genauigkeit vom Benutzer einstellbare USB-Strombegrenzung
- 4 Ω USB 2,0 1 GHz Datenschalter
- Integrierte Ladeerkennungs-Anschlusswiderstände für Samsung/iPod/iPhone/iPad
- Unterstützt USB BC1.2 nachgeschaltete Ladeanschluss-Modi (CDP) und dedizierte Ladeanschluss-Modi (DCP)
- Unterstützt YD/T 1591-2009-Standard der chinesischen Telekommunikationsindustrie
- Kompatibel mit USB On-the-go-Spezifikation
- Hochgeschwindigkeits-Durchgangsmodus (SDP)
- Rauscharme Funktionen verhindern Störungen mit AM-Band und tragbaren Geräten
- 310 kHz bis 2,2 MHz Festfrequenz-Betrieb
- Erzwungene PWM-Option bei Nulllast
- Frequenzspreizung für EMI-Reduktion
- SYNC-Eingang/-Ausgang für Frequenz-Einparken
- Robustes Design hält Fahrzeugsysteme und tragbare Geräte in einer Fahrzeugumgebung sicher
- Kurzschluss-zu-Batterie-Sicherung auf DC/DC-Wandler
- Kurzschluss-zu-Batterie-Sicherung auf USB-Pins
- ±15 kV Luft/±8 kV Kontakt ISO 10605
- ±15 kV Luft/±8 kV Kontakt IEC 61000-4-2
- ±15 kV Luft/±8 kV Kontakt (330 pF, 330 Ω)
- Active-Low-Open-Drain-Fehleranzeige-Ausgang
- Reduzierter Einschaltstrom mit Soft-Start
- Übertemperaturschutz
- -40 °C bis +125 °C Betriebstemperaturbereich
- 32-Pin, 5 mm x 5 mm, TQFN-Gehäuse
Applikationen
- Fahrzeug-Funk und -Navigation
- USB-Anschluss für Host- und Hub-Applikationen
- Fahrzeug-Anschlussfähigkeit
- Telematik
- Dediziertes USB-Ladegerät

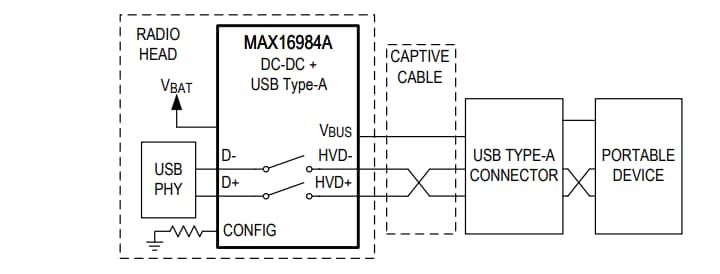

Vereinfachtes Blockdiagramm
Dazugehöriges Evaluierungskit
Analog Devices / Maxim Integrated MAX16984LEVKIT Evaluierungskit
Demonstrationsplattform für den MAX16984L (MAX16984R/MAX16984S) Automotive-DC/DC-Abwärtswandler.
Analog Devices Inc. MAX16984AEVKIT Evaluierungskit
Zur Evaluierung des MAX16984A Automotive-DC/DC-Wandlers mit USB-Typ-A-Controller konfiguriert.
