Die Analog Devices MAX16163/MAX16164 Nano-Leistungscontroller sind Ein-/Aus-Controller mit programmierbarer Schlafzeit. Die Bauteile enthalten einen Leistungsschalter zum Gate eines Ausgangs, der einen Laststrom von bis zu 200 mA bietet. Der MAX16163 und MAX16164 verwendet entweder einen externen Widerstand zur Programmierung der Schlafzeit oder programmiert die Schlafzeit über einen I2C-Bus. Beim Einschalten eines der beiden Geräte wird die Verbindung am PB/SLP-Pin überprüft. Wenn der Widerstand zwischen dem PB/SLP-Pin und Masse größer als 5,5 MΩ ist, ist das Gerät als I2C-programmierbar konfiguriert. Andernfalls wird das Bauteil als widerstandsprogrammierbar konfiguriert.
Wenn der MAX16163 eingeschaltet wird, misst er den Widerstand auf dem PB/SLP-Pin zur Masse und stellt die Schlafzeit ordnungsgemäß ein. Anschließend wird der OUT-Ausgang aktiviert. Wenn das nachgeschaltete Bauteil (z. B. ein μC) seine Aufgabe beendet, wird eine fallende Flanke auf dem CLRB-Pin aktiviert; der MAX16163 wird dann deaktiviert und der Schlaftimer eingeschaltet. Wenn der Schlaftimer abläuft, wird OUT vom MAX16163 erneut aktiviert.
Wenn der MAX16164 eingeschaltet wird, misst er den Widerstand auf dem PB/SLP-Pin zur Masse und stellt die Schlafzeit ordnungsgemäß ein. Dadurch wird eine Deaktivierung verhindert und das Bauteil in einen ABSCHALT-Zustand versetzt. Der MAX16164 wird erst durch einen Drucktastenverschluss am PB/SLP-Pin aktiviert.

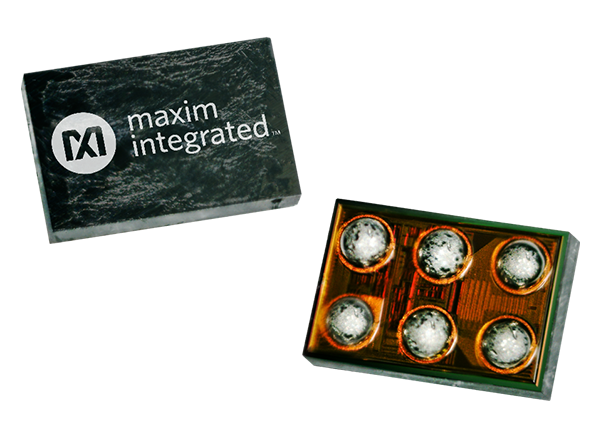

Der MAX16163 und MAX16164 von Analog Devices wird über einen Temperaturbereich von -40 °C bis +125 °C betrieben und ist in 6-Bump-Thin-Wafer-Level- (WLP) und 6-Pin-μDFN-Gehäusen verfügbar.
Merkmale
- Extrem niedriger Strom spart Energie
- 30 nA IQ im SLEEP_TIMER-Zustand
- 10 nA IQ im ABSCHALT-Zustand
- VCC-Bereich: 1,7 V bis 5,5 V
- Robuste Funktionen erhöhen die Zuverlässigkeit der Endgeräte
- Der Drucktasteneingang verarbeitet bis zu ±60 V
- HBM-ESD-Schutz von ±40 kV
- Flexible Konfigurationen bieten Designoptionen
- I2C- oder widerstandsprogrammierbare Schlafzeit
- Interruptausgabe und klarer Eingang in programmierbarer Widerstandskonfiguration
- Bis zu 32 verschiedene Schlafzeitwerte von 100 ms bis 24 Stunden und unendlich
- Der verriegelte Ausgang versorgt einen Laststrom von 200 mA mit einem Abfall von weniger als 30 mV
Applikationen
- Batteriebetriebene Geräte
- Fernbedienungssensoren
- Internet of Things (IoT)
- Tragbare Instrumente
- Handheld-Unterhaltungselektronik
- Industrieanlagen
- Stromsparende Einweg-Elektronik
Vereinfachtes Blockdiagramm
