Analog Devices / Maxim Integrated Dualer IO-Link-Master-Transceiver MAX14819
Die dualen IO-Link®-Master-Transceiver MAX14819 von Maxim werden mit Sensor-/Aktuator-Stromversorgungs-Controllern geliefert und sind vollständig konform mit dem neuesten IO-Link. Diese Bauelemente sind konform mit den Binäreingang-Standard- und Test-Spezifikationen, IEC 61131-2, IEC 61131-9 SDCI und IO-Link 1.1.2. Diese Master-Transceiver umfassen auch zwei digitale Hilfsnebeneingangskanäle (DI_). Der MAX14819 ist für den Betrieb mit entweder externen UARTs oder mithilfe des integrierten Framers auf dem IC konfigurierbar.
Um die Auswahl des Mikrocontrollers zu erleichtern, verfügt der Master-Transceiver über Frame-Handler mit UARTs und FIFOs. Diese Funktion dient zur Vereinfachung der zeitkritischen Steuerung aller IO-Link-M-Sequenz-Frame-Typen. Der MAX14819 verfügt außerdem über autonome Zyklus-Timer, wodurch die Notwendigkeit für ein genaues Steuerungs-Timing reduziert wird. Integrierte etablierte Kommunikations-Sequenzer vereinfachen auch das Aktivierungsmanagement.
Merkmale
- Energiesparende Architektur
- 1 Ω (typisch) On-Widerstand-Treiber
- 1,9 mA (typisch) Gesamt-Stromversorgung für 2 Kanäle
- Strombegrenzer mit 15 mV Messspannung
- Integrierter IO-Link-Framer beseitigt die Notwendigkeit für externe UARTs
- Integrierter Zyklus-Timer entlastet MCUs von zeitkritischen Aufgaben
- Hohes Maß an Konfigurierbarkeit und Integration reduziert SKUs
- Zwei Hilfstypen Typ 1/Typ 3 Digitaleingänge
- Unterstützt NPN-Sensoren
- Wählbarer Treiberstrom: 100 mA bis 500 mA
- Integrierter Schutz ermöglicht robuste Systeme
- Verpolungsschutz auf allen Schnittstellen-Pins
- C/Q und DI vollständig konform mit IEC 61131-2
- C/Q-konform mit IO-Link 1.1.2
- Sperrspannung auf L+ und C/Q
- 65 V absolute max. Werte für TVS-Flexibilität
- Duale 24-V Sensorversorgungscontroller umfassen:
- Große kapazitive Lastladeleistung
- 2 A und höhere Lastströme
- Störunterdrückung für eine verbesserte Burstimmunität
- -40 °C bis +125 °C Betriebstemperaturbereich
Technische Daten
- 9 V bis 36 V Versorgungsspannung
- 500µA Betriebsstrom
- 3,2 W Verlustleistung
- 5 V Ausgangsspannung
- TQFN-48-Gehäuse
- Betriebstemperaturbereich: -40 °C bis 125 °C
Applikationen
- IO-Link-Master-Systeme
- IO-Link-Gateways
Videos
Dazugehöriges Tool
Analog Devices / Maxim Integrated MAX14819EVKIT Evaluierungskit
Zusammengebaute und getestete Leiterplatte für die Evaluierung des MAX14819, ein IO-Link® Dual-Master-Transceiver.
Associated Solution
Analog Devices Inc. Industrielle Kommunikationsprotokolle
Industrielle Kommunikationsprotokolle und Schnittstellen sind der Schlüssel zur intelligenten Bewegung.
Weitere Ressourcen

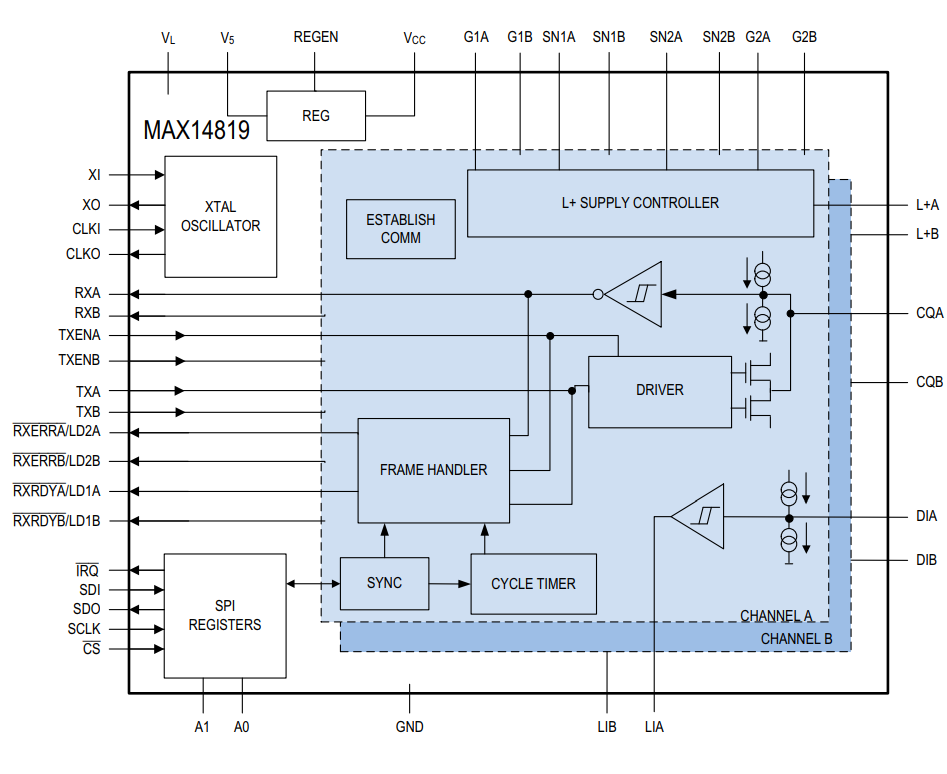

MAX14819 Funktionales Blockdiagramm
MAX14819 Schaltplan
Veröffentlichungsdatum: 2017-07-26
| Aktualisiert: 2024-05-23
