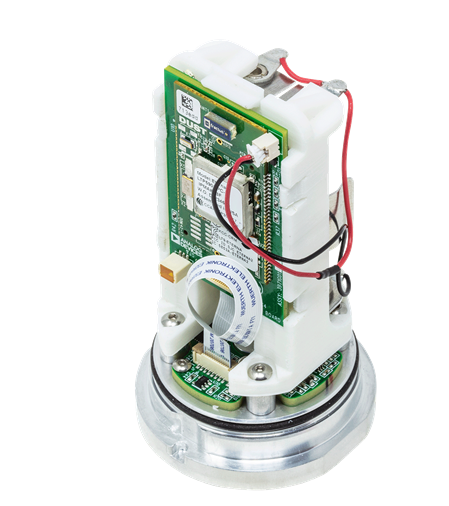

Analog Devices Inc. Voyager 3 Drahtlose Vibrationsüberwachungs-Plattform
Die drahtlose Vibrationsüberwachungs-Plattform von Analog Devices Inc. ist eine Systemevaluierungslösung für eine drahtlose Signalkette für eine MEMS-Beschleunigungsmesser-basierte Vibrationsüberwachung. Die Plattform-Systemlösung von ADI umfasst eine mechanische Befestigung, Hardware, Firmware und PC-Software, um eine schnelle Bereitstellung und Evaluierung einer dreiachsigen Vibrationsüberwachungslösung zu ermöglichen.
Das Modul kann über einen ¼-28-Bolzen direkt an einen Motor oder eine Vorrichtung angeschlossen werden. Das Bauteil kann auch mit weiteren Modulen auf demselben drahtlosen Mesh-Netzwerk kombiniert werden, um ein breiteres Bild mit mehreren Sensorknoten als Teil eines zustandsorientierten Überwachungssystems (CbM) zu bieten.
Das EV-CBM-VOYAGER3-1Z Evaluierungskit enthält ein drahtloses Modul, einen SmartMESH-Manager und ein Programmierboard/JTAG.
Das EV-CBM-VOYAGER3-2Z Evaluierungskit enthält nur das drahtlose Modul und die Batterien.
Merkmale
- Mechanische Montage- und Messfähigkeit bis zu einer Bandbreite von 2,6 kHz
- Extrem rauscharme 3-Achsen-MEMS-Beschleunigungsmesser-Technologie mit extrem geringem Stromverbrauch
- 16-Bit-ADC mit geringem Stromverbrauch
- Extrem stromsparender Mikrocontroller und robuster stromsparender drahtloser Smartmesh-Funk
Lieferumfang Kit
- Smartmesh-IP-Manager (DC2274A) USB-Dongle
- Drahtlose Vibrationsüberwachungs-Plattform
- JTAG-Kabel (nur für das Firmware-Upgrade erforderlich)
- Programmierboard (nur für Firmware-Upgrade erforderlich)
Übersicht
Block Diagram
Videos
