Analog Devices Inc. LTM4671 Quad-µModule-DC/DC-Regler
Analog Devices Inc. LTM4671 Quad-µModule-DC/DC-Regler bieten einen Dual-Ausgang von 12 A und einen Dual-Ausgang von 5 A. Im Gehäuse sind Schaltregler, Leistungs-FETs, Induktivitäten und unterstützende Komponenten enthalten. Der LTM4671 wird über einen Eingangsspannungsbereich von 3,1 V bis 20 V betrieben und unterstützt einen Ausgangsspannungsbereich von 0,6 V bis 3,3 V für zwei 12-A-Kanäle und 0,6 V bis 5,5 V für zwei 5-A-Kanäle. Jeder Kanal wird durch einen einzelnen externen Widerstand eingestellt. Es sind nur Eingangs- und Ausgangs-Stützkondensatoren notwendig.Zu den Fehlerschutzfunktionen gehören Überspannungs-, Überstrom- und Übertemperaturschutz. Der LTM4671 wird in einem BGA-Gehäuse von 9,5 × 16 × 4,72 mm angeboten.
Merkmale
- µModule® -Abwärtsregler mit vier Ausgängen und Dual-Ausgang von 12 A und Dual-Ausgang von 5 A
- Großer Eingangsspannungsbereich: 3,1 V bis 20 V
- 12-A-DC-Dual-Ausgang von 0,6 V bis 3,3 V
- 5-A-DC-Dual-Ausgang von 0,6 V bis 5,5 V
- Bis zu 7 W Verlustleistung (TA = 60 °C, 200 LFM, kein Kühlkörper)
- ±1,5 % Ausgangsspannungsregelung insgesamt
- Dual-Differential-Sensorverstärker
- Strommodussteuerung, schnelles Einschwingverhalten
- Kann für höheren Ausgangsstrom parallelgeschaltet werden
- Wählbarer Burst Mode®-Betrieb
- Ausgangsspannungsverfolgung
- Interner Temperaturmessdioden-Ausgang
- Externe Frequenzsynchronisierung
- Überspannungs-, Überstrom- und Übertemperaturschutz
- BGA-Gehäuse von 9,5 mm × 16 mm × 4,72 mm
Applikationen
- Multischienen-Punktlastregelung
- FPGA-, DSP- und ASIC-Applikationen
POWER BY LINEAR

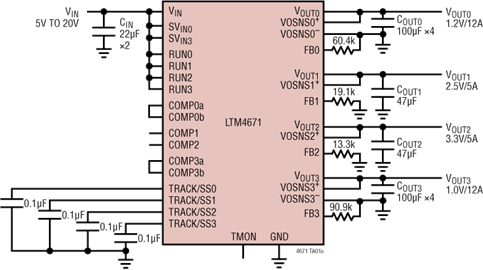

Typische Applikation
Veröffentlichungsdatum: 2019-12-30
| Aktualisiert: 2024-09-26
