Analog Devices Inc. LTM4656/LTM4656-1 Synchrone μModule®-Aufwärtsregler
Analog Devices Inc. LTM4656/LTM4656-1 Synchrone μModule®-Aufwärtsregler bieten einen Schaltregler, Leistungs-FETs, eine Induktivität und alle unterstützenden Komponenten (Eingangs- und Ausgangskondensatoren sind erforderlich). Die LTM4656/LTM4656-1 Regler werden über einen Eingangsbereich von 4,5 V bis 28 V betrieben und verfügen über einen Ausgangsspannungsbereich von 6 V bis 36 V, der über einen einzelnen externen Widerstand eingestellt wird.
Die LTM4656/LTM4656-1 synchronen µModule-Aufwärtsregler von ADI verfügen über ein Design mit hohem Wirkungsgrad, das einen Dauerausgangsstrom von bis zu 5 A ermöglicht. Die In-Line-Schutzschaltung des Bauteils legt den maximalen Eingangsstrom fest und schaltet die Eingangsleistung aus, wenn sie überschritten wird und versucht es erneut. Das Boost-Design mit hoher Dichte kann eine Ausgangsleistung von bis zu 180 W umwandeln.
Darüber hinaus umfassen die Fehlerschutzfunktionen einen Übertemperaturschutz und einen Überstromschutz, der sich auf den Eingang mit automatischer Wiederholung bezieht. Das μModule ist in einem platzsparenden und thermisch verbesserten BGA-Gehäuse von 16 mm × 16 mm × 7,07 mm verfügbar und ist bleifrei und RoHS-konform.
Merkmale
- Vollständiges Aufwärts-Schaltnetzteil
- Großer Eingangsspannungsbereich: 4,5 V bis 28 V
- Ausgangsspannungsbereich: 6 V bis 36 V
- Dauerausgangsstrom: 4 A (12 VIN, 24 VOUT)
- Maximale gesamte Ausgangsspannungsregelung von ±2 % über Leitung, Last und Temperatur
- Eingangstrennung bei Abschaltung
- Einschaltstrombegrenzung
- Externe Frequenzsynchronisierung
- Programmierbare Frequenz (350 kHz bis 780 kHz)
- Parallele Stromteilung
- Wirkungsgrad von bis zu 98 %
- Wählbarer Burst Mode®-Betrieb
- In-Line-Überstromschutz
- Übertemperaturschutz
- LTM4656-1 Ausführung mit einstellbarer Kompensation
- BGA-Gehäuse von 16 mm × 16 mm × 7,07 mm
Applikationen
- Telekommunikations- und Netzwerksysteme
- Elektronische Prüfanlagen

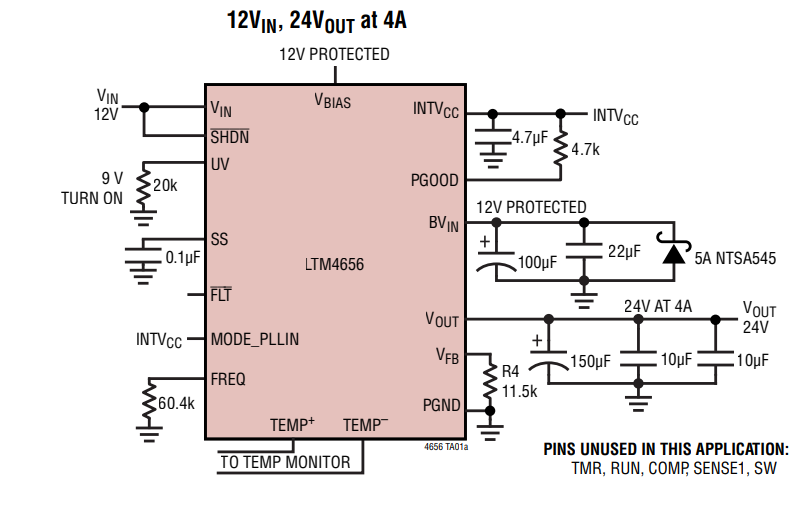

TYPISCHE APPLIKATION
Veröffentlichungsdatum: 2021-08-16
| Aktualisiert: 2022-03-11
