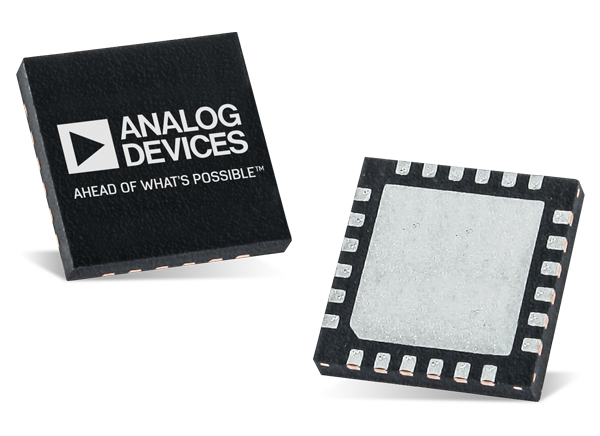

Analog Devices Inc. LTC4041 Backup-Leistungsmanager für 2,5A-Superkondensator
Der LTC4041 Backup-Leistungsmanager für den 2,5A-Superkondensator von Analog Devices Inc. ist ein Backupsystem für Versorgungsschienen von 2,9 V bis 5,5 V. Der LTC4041 enthält einen DC/DC-Hochstromabwärtswandler, um einen einzelnen Superkondensator oder zwei Superkondensatoren in Reihe zu laden. Wenn die Eingangsleistung nicht verfügbar ist, arbeitet der Abwärtsregler als Aufwärtsregler, um die Systemausgabe vom/von den Superkondensator(en) zu sichern.
Die einstellbare Eingangsstrombegrenzungsfunktion des LTC4041 reduziert den Ladestrom, um die Eingangsversorgung vor Überlastung zu schützen, während ein externer Trennschalter die Eingangsversorgung während des Sicherungsbetriebs (Backup) isoliert. Wenn die Eingangsversorgung unter den einstellbaren PFI-Schwellenwert fällt, liefert der 2,5A-Aufwärtsregler Strom vom Superkondensator an den Systemausgang.
Eine optionaler Überspannungsschutz (OVP) schützt den LTC4041 vor Hochspannungsschäden am VIN-Pin. Eine interne Superkondensator-Abgleichschaltung hält gleiche Spannungen an jedem Superkondensator aufrecht und begrenzt die maximale Spannung eines jeden Superkondensators auf einen vorbestimmten Wert. Der LTC4041 ist in einem 24-Pin-QFN-Gehäuse von 4 x 5 mm und niedrigem Profil (0,75 mm) erhältlich.
Merkmale
- Abwärtswandelndes 2,5A-Superkondensator-Ladegerät und aufwärtswandelnde Backup-Versorgung
- 6,5A-Schalter für 2,5A-Backup von einem oder zwei in Reihe geschalteten Superkondensatoren
- Die Eingangsstrombegrenzung priorisiert den Laststrom gegenüber dem Ladestrom
- Der Eingangstrennschalter isoliert den Eingang während des Backups
- Automatisches nahtloses Umschalten im Backup-Modus
- Interne Superkondensator-Ausgleichsschaltung (keine externen Widerstände)
- Programmierbarer Ladestrom und programmierbare Ladespannung
- Anzeige für Eingangsstromausfall
- Power-Good-Anzeige für System
- Optionale OVP-Schaltung schützt das Bauteil bis zu >60 V
- Betrieb mit konstanter Frequenz
- Thermisch verbessertes 24-Pin-QFN-Gehäuse von 4 mm x 5 mm
Applikationen
- Ride-Through-„Dying Gasp“-Netzeile
- Hochstrom-Ride-Through für 3 V bis 5 V
- Stromzähler/industrie-Alarmanlagen
- Server/Solid-State-Laufwerke

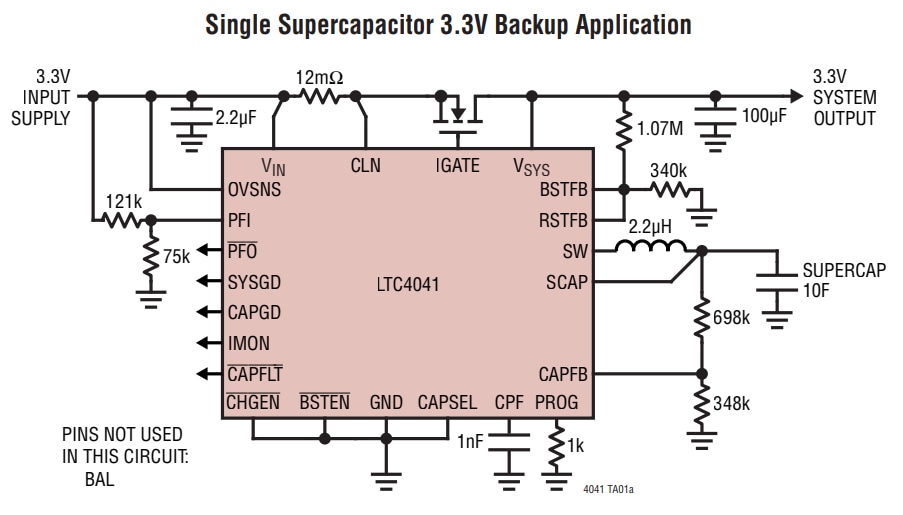

Typische Applikation
Dazugehöriges Tool
Analog Devices Inc. DC2642A Evaluierungsboard für den LTC4041 Leistungsmanager
Wird mit einem Stapel von zwei reihengeschalteten DC2642A-A Kondensatoren und einem einzelnen DC2642A-B Kondensator betrieben.
