Analog Devices Inc. LTC3372 Abwärtscontroller-Plus-Abwärtsregler-ICs

Analog Devices Inc. LTC3372 Abwärtscontroller-Plus-Abwärtsregler-ICs sind hochflexible Stromversorgungs-ICs mit mehreren Ausgängen. Diese Bauteile enthalten einen leistungsstarken Hochspannungs(HV)-DC/DC-Abwärtsschaltregler-Controller, der eine synchrone n-Kanal-FET-Leistungsstufe mit einem 4,5-V- bis 60-V-Eingang ansteuert. Darüber hinaus enthalten die LTC3372 ICs vier synchrone Niederspannungsabwärtsregler, die über die C1- bis C3-Pins programmiert werden können, um acht integrierte 1-A-Leistungsstufen zu teilen. Der CT-Pin programmiert die Zeitsteuerparameter des Watchdog-Timers und die LV-Ausgänge des Power-on-Reset (RST). Präzise Aktivierungsschwellenwerte ermöglichen eine zuverlässige Einschalt-Sequenzierung. Die LTC3372 ICs sind hauptsächlich für Fahrzeuganwendungen vorgesehen, die mehrere Spannungsschienen erfordern.

Merkmale

Programmierbar oder synchronisierbar zu externem Taktgeber
Watchdog und Power-on-Reset-Verzögerung programmierbar
8 flexible Konfigurationen

Temperatursensorausgang für IC-Chip
Thermisch verbessertes 48-Pin-QFN-Gehäuse von 7 mm x 7 mm
Verlängert die Akkulaufzeit

Technische Daten

HV-Abwärtscontroller:
- 4,5 V bis 60 V V_IN
- 5 V/3,3 V V_OUT

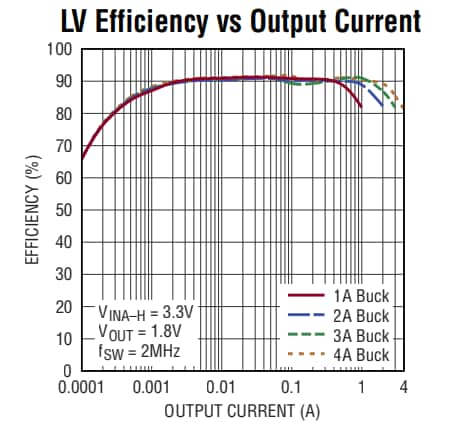

LV-Abwärtsregler:
- 2,25 V bis 5,5 V I_NA-H
- V_OUT1-4 ≥ 0,8 V
8×1 A LV-integrierte Leistungsstufen, als 2-, 3- oder 4-Ausgangskanäle konfigurierbar
8 einzigartige Ausgangskonfigurationen (1 A bis 4 A pro Kanal)

Niedriger Gesamt-Nulllast-Eingangsstrom (I_Q):
- 15 µA, nur HV-Controller (5 V_OUT)
- 23 μA, nur HV-Controller (3,3 V_OUT)
- 33 μA, HV-Controller (3,3 V_OUT) plus ein LV-Regler
- 9 μA pro zusätzlichem LV-Reglerkanal
1 MHz bis 3 MHz Betrieb (HV läuft mit 1/6 der Frequenz)
