Analog Devices Inc. LT8374 Synchrone LED-Abwärtstreiber
Analog Devices LT8374 Synchrone LED-Abwärtstreiber verfügen über eine Festfrequenz- und Spitzenstromsteuerung. Der LED-Strom wird über einen Widerstand vom CTRL-Pin zur Masse oder durch Anlegen eines PWM-Signals auf den CTRL-Pin programmiert. Der Strommessverstärker verfügt über einen großen Gleichtaktbereich von 0 V bis VIN, wodurch sich der LT8374 hervorragend für matrix-Applikationen eignet. Eine Ausgangsspannungsbegrenzung kann mit einem Widerstand vom ISP-Pin zum FB-Pin eingestellt werden.
Die Schaltfrequenz für den LT8374 von Analog Devices ist auf 330 kHz/2 MHz eingestellt und kann mit einem externen Taktgeber synchronisiert werden, der am SYNC-/SPD-Pin angelegt wird. Wenn die optionale Frequenzspreizungsmodulation aktiviert ist, variiert die Frequenz von 100 % bis 125 % zur Reduzierung von EMI. Zusätzliche Funktionen umfassen einen optionalen internen Kompensationskondensator von 0,2 nF / 0,9 nF und eine thermische Abschaltung.
Merkmale
- Geringe Anzahl an Komponenten und einfache Lösung
- Großer Eingangsspannungsbereich: 6,5 V bis 60 V
- LED-Kettenspannung: 0 V bis 59 V
- LED-Stromregelung: ±3 %
- Frequenzspreizungsmodulation
- Interner Kompensationskondensator
- 20:1-Analog-Tastverhältnis oder eine PWM-LED-Stromregelung
- 330kHz/2MHz Feste interne Frequenz — (LT8374/LT8374-1)
- Externe Frequenzsynchronisierung

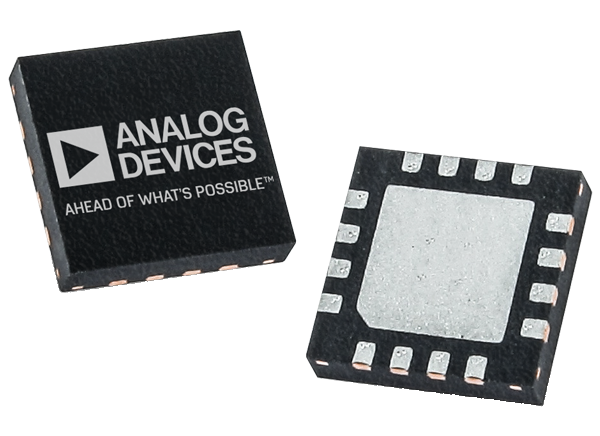

- Seitenlötbares 16-Pin-QFN-Gehäuse von 4 mm × 4 mm
- AEC-Q100-qualifiziert für Fahrzeuganwendungen
Applikationen
- Fahrzeugbeleuchtung
- Matrix-LED-Beleuchtung
- Universal-LED-Treiber
- Stromquellen
Typische Applikation
Videos
Verwandtes Development Tool
Analog Devices Inc. EVAL-LT8374-AZ LED-Treiber-Evaluierungsboard
Ein komplettes Evaluierungsboard für den LT8374 synchronen LED-Abwärtstreiber.
Veröffentlichungsdatum: 2023-04-12
| Aktualisiert: 2023-11-02
