Analog Devices Inc. LT6018 Extrem rauscharme 36-V-Präzisions-Operationsverstärker

Linear Technology/Analog Devices LT6018 Extrem rauscharme 36-V-Präzisions-Operationsverstärker bieten eine hervorragende Rauschleistung für Applikationen, bei denen es auf minimales Rauschen bei niedrigen Frequenzen ankommt. Der LT6018 ist eine ideale Lösung für Applikationen, bei denen 1/f-Rauschen die Systemleistung beeinflusst. Eine optimierte minimale CMRR von 124 dB wird durch die Eingangs-Offset-Spannung über den gesamten Eingangsgleichtaktspannungsbereich bereitgestellt.

Der LT6018 verfügt über einen Betriebs- und einen spezifizierten Temperaturbereich von -40 °C bis 85 °C und -40 °C bis 126 °C. Der LT6018 umfasst ein freiliegendes Pad zur Verringerung des thermischen Widerstands in einem 8-Pin-SO- und 12-Pin-DFN-Gehäuse von 4 mm x 3 mm.

Merkmale

  • Extrem geringe Rauschspannung
  • 30 nVP-P Rauschen: 0,1 Hz bis 10 Hz
  • 1,2 nV//√Hz (typ.) bei 1 kHz
  • Maximale Offset-Spannung: 50 μV
  • Maximaler Offsetspannungs-Drift: 0,5 µV/°C
  • CMRR: 124 dB (min.)
  • AVOL: 132 dB (min.)
  • Anstiegsrate: 30 V/µs
  • Verstärkungs-Bandbreitenprodukt: 15 MHz
  • Breiter Versorgungsbereich: 8 V bis 33 V
  • Extrem geringe THD: -115 dB bei 1 kHz
  • Stabile Verstärkung
  • Sehr geringe Stromaufnahme im Abschaltmodus: 6,2 μA
  • SOIC-8E und 12-poliges 4 mm x 3 mm DFN-Gehäuse
  • 4,5 kV HBM und 2 kV CDM tolerant

Applikationen

  • ADC-Treiber-Applikationen
  • Rauscharme Präzisions-Signalverarbeitung
  • Multiplex-Applikationen
  • DAC-Puffer
  • Präzisions-Datenerfassung
  • Aktive Filter
  • Professionelles Audio

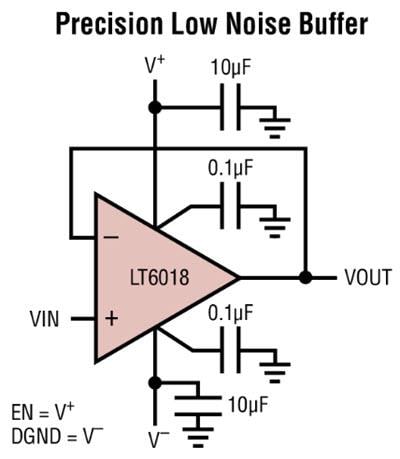

Typische Applikation

Applikations-Schaltungsdiagramm - Analog Devices Inc. LT6018 Extrem rauscharme 36-V-Präzisions-Operationsverstärker
