Analog Devices Inc. HMC8192 MMIC-I/Q-Mischer
Der HMC8192 MMIC-I/Q-Mischer von Analog Devices Inc. ist ein passiver Breitband-Inphasen-/Quadratur(I/Q)-MMIC (monolithisch integrierter Mikrowellen-Schaltkreis (MMIC), der entweder als Spiegelfrequenzunterdrückungsmischer für Betriebsabläufe des Empfängers oder als Einseitenband-Aufwärtswandler für Betriebsabläufe des Senders eingesetzt werden kann. Mit einem Funkfrequenz- (HF) und einem lokalen Oszillator-Bereich (LO) von 20 GHz bis 42 GHz und einer Zwischenfrequenz-Bandbreite (ZF) von DC bis 5 GHz eignet sich der HMC8192LG hervorragend für Applikationen, die einen großen Frequenzbereich, eine ausgezeichnete HF-Leistung und ein einfaches Design mit weniger Komponenten und einem kleinen Footprint auf der Leiterplatte (PCB) erfordern. Ein einzelner HMC8192LG kann mehrere Schmalband-Mischer in einem Design ersetzen.
Die inhärente I/Q-Architektur des HMC8192LG bietet eine ausgezeichnete Spiegelfrequenzunterdrückung, wodurch die Notwendigkeit einer teuren Filterung für unerwünschte Seitenbänder entfällt. Darüber hinaus bietet der Mischer eine ausgezeichnete LO-zu-HF- und LO-zu-ZF-Isolierung und reduziert die Auswirkungen des LO-Kriechverlusts, um die Signalqualität sicherzustellen.
Als passiver Mischer benötigt der HMC8192LG keine DC-Stromquellen. Der HMC8192LG bietet gegenüber einem aktiven Mischer einen niedrigeren Rauschfaktor und sorgt für einen überlegenen Dynamikbereich für Hochleistungs- und Präzisionsapplikationen.
Der HMC8192LG wird auf Basis eines Galliumarsenid(GaAs)-Metallhalbleiter-Feldeffekttransistor-Verfahrens (MESFET) hergestellt und nutzt die Mischerzellen und einen 90°-Hybrid von Analog Devices Inc. Der HMC8192LG ist in einem kompakten LGA_CAV-Gehäuse (Land-Grid-Array-Cavity, LGA_CAV) mit 25 Anschlüssen und Abmessungen von 4,00 mm x 4,00 mm erhältlich und wird über einen Temperaturbereich von -40 °C bis +85 °C betrieben.
Merkmale
- Passiver Breitband-I/Q-Mischer
- HF- und LO-Bereich: 20 GHz bis 42 GHz
- Große ZF-Bandbreite von DC bis 5 GHz
- Einendige HF-, LO- und ZF-Anschlüsse
- Wandlungsverlust: 9 dB (typisch)
- Spiegelfrequenzunterdrückung: 25 dBc (typisch)
- Rauschfaktor: 12 dB (typisch)
- Eingangs-IP3 (Abwärtswandler): 24 dBm (typisch)
- Eingangs-P1dB-Kompression (Abwärtswandler): 17 dBm (typisch)
- Eingangs-IP2: 55 dBm (typisch
) *Alle Werte bei 20 GHz bis 32 GHz, sofern nicht anders angegeben
- LO-zu-HF-Isolierung: 42 dB
- LO-zu-ZFx-Isolierung: 45 dB
- HF-zu-ZF-Isolierung: 35 dB
- Amplitudenausgleich: ±1 dB (typisch)
- Phasenausgleich (Abwärtswandler) ±8° (typisch)
- HF-Rückflussdämpfung: 12 dB (typisch)
- LO-Rückflussdämpfung: 10 dB (typisch)
- ZFx-Rückflussdämpfung: 20 dB (typisch)
- LGA_CAV-Gehäuse mit 25 Anschlüssen und freiliegendem Pad von 4,00 mm x 4,00 mm
Applikationen
- Testausrüstung und Messgeräte
- Militär-, Radar-, Luft- und Raumfahrt- sowie Verteidigungs-Applikationen
- Punkt-zu-Punkt-Mikrowellenfunk-Basisstationen
Verwandte Produkte
Analog Devices Inc. HMC8191 und HMC8193 I/Q-Mischer
In oberflächenmontierbaren Gehäusen für standardmäßige oberflächenmontierbare Verfahren untergebracht.

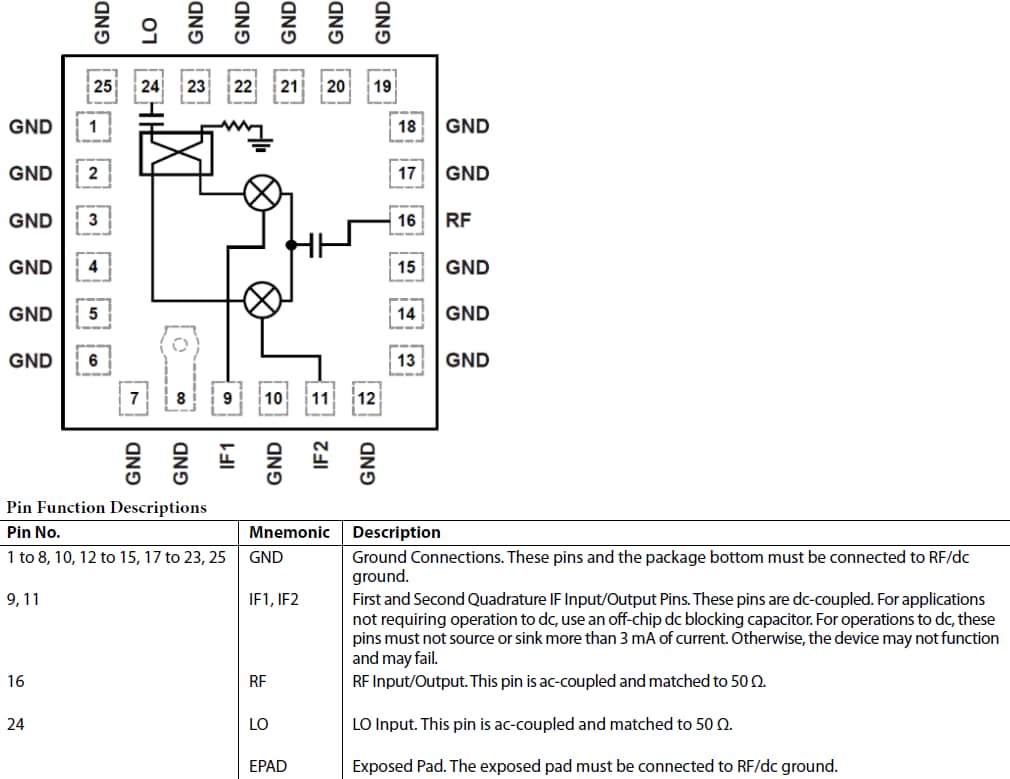

Blockdiagramm und Pin-Bezeichnungen

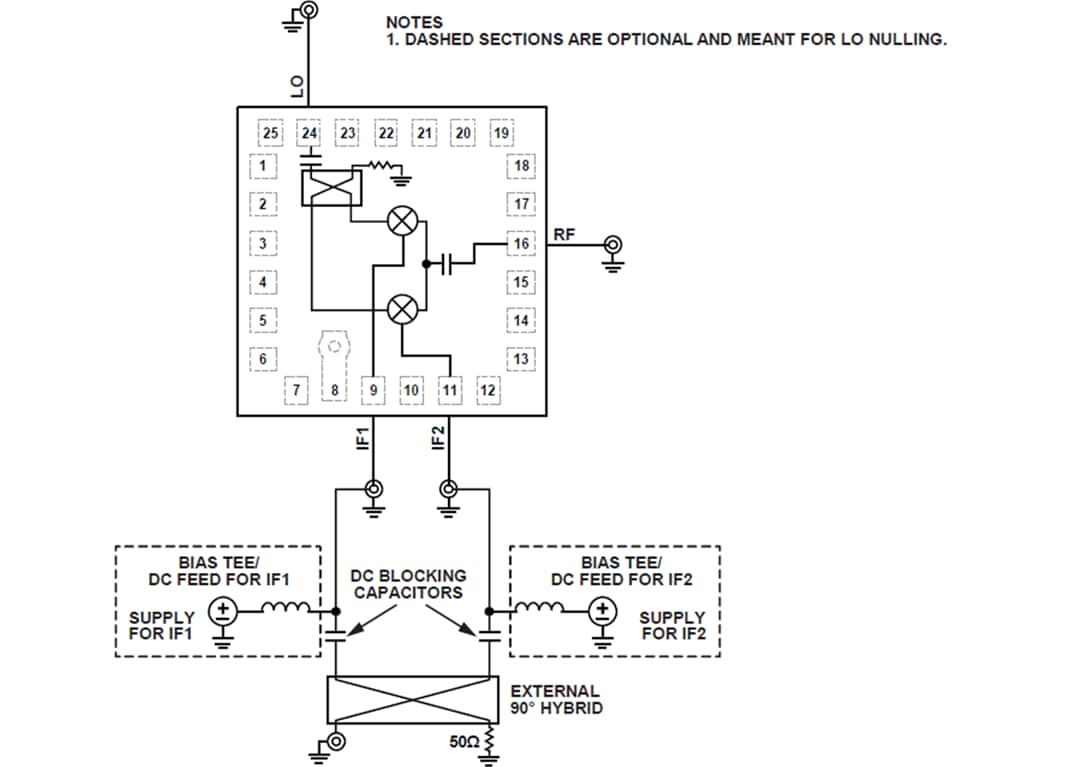

Typische Applikations-Schaltung
