Analog Devices Inc. EVAL-ADM2495EEBZ Evaluierungsboard für ADM2495E
Das Analog Devices EVAL-ADM2495EEBZ Evaluierungsboard ermöglicht eine vereinfachte, effiziente Evaluierung des ADM2495E 5,7 kV-RMS- 250 kbps-Halbduplex-signalisolierten RS-485-Transceivers. Das EVAL-ADM2495EEBZ kann auch zur Evaluierung des 20 Mbps ADM2495E-1 mit höherer Geschwindigkeit verwendet werden, indem das Bauteil mit niedriger Geschwindigkeit durch das Bauteil mit höherer Geschwindigkeit ersetzt wird.
Das EVAL-ADM2495EEBZ von Analog Devices bietet Optionen für die Evaluierung des ADM2495E/ADM2495E-1 Bauteils in einem einzelnen System. Die Schraubanschlussklemmen auf dem EVAL-ADM2495EEBZ machen digitale und RS-485 Bussignale leicht zugänglich und die on-Board-Steckbrückenoptionen ermöglichen die Konfiguration aller digitalen Eingänge.
Zwei ADP7104 On-Board-low-dropout-Regler (LDO) akzeptieren eine Eingangsspannung von bis zu 20 V und geben eine Reihe von wählbaren Versorgungsspannungen zu den VDD1- und VDD2 -Pins aus, die über Steckbrückenoptionen konfigurierbar sind. Die LDO-Regler können zur Stromversorgung der ADM2495E/ADM2495E-1 VDD1- und VDD2 -Versorgungspins direkt von externen Netzteilen umgangen werden.
Die flexible primärseitige VDD1 -Pin-Logikversorgung ermöglicht dem Bauteil den Betrieb mit einer digitalen Eingangs-/Ausgangsspannung (I/O) von 1,7 V bis 5,5 V, was die Kommunikation mit modernen Prozessoren mit entweder einem 1,8 V oder 2,5 V Netzteil ermöglicht.
Merkmale
- Vereinfachte Evaluierung des isolierten ADM2495E/ADM2495E-1 250 kbps-Halbduplex-RS-485-Transceivers
- 2-lagige PCB, die mit den abgestrahlten Emissionen der EN 55032 Klasse B konform ist
- Footprint für 10 mm × 10 mm 16-poliges SOIC_W-Paket mit >8.0 mm Kriechstrom und Luftstrecke
- ADP7104 On-Board-LDO-Regler mit Steckbrückenoptionen für eine vereinfachte Evaluierung in mehreren Versorgungskonfigurationen
- Flexible Niederspannungs-VDD1 -Versorgungsschiene für die Verbindung mit I/O-Knoten von nur 1,7 V
- IEC 61000-4-2 ESD-Schutz auf dem A-Pin und B-Pin mit ±4 kV Kontaktentladung
- SMA-Steckverbinder für TxD-Eingangssignal
- Optionaler LTC6900 On-Board-Oszillator für die Bereitstellung des TxD-Signals
- Schraubanschlussklemmen für den Anschluss von Strom-, Digital- und RS-485-Signalen
- Steckbrücken-wählbare Aktivierung und Deaktivierung für digitale Eingangssignale
- Widerstände und Footprints für den Anschluss
- Testpunkte für die Messung aller Signale
Applikationen
- Solar-Wechselrichter
- Elektrische Prüfung und Messung
- Industrielle Feldbusse
- Netzwerke für Heizungs-, Lüftungs- und Klimatechnik (HLK)
- Gebäudeautomation
Lieferumfang Kit
- EVAL-ADM2495EEBZ Evaluierungsboard
Erforderliche Ausrüstung
- Oszilloskop
- Signalgenerator (optional)
- 3 V- bis 5,5 V-Versorgung
- 1,7 V- bis 5,5 V-Versorgung (optional)

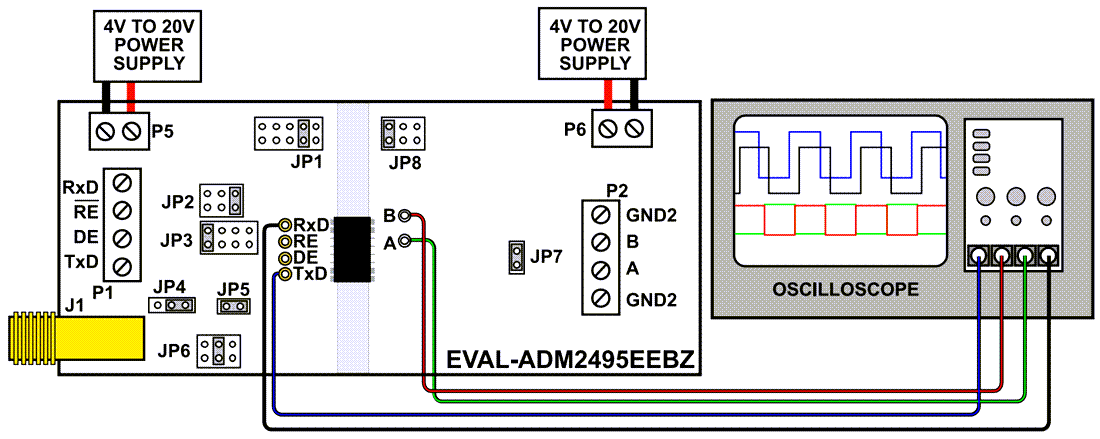

Loopback-Testeinrichtung

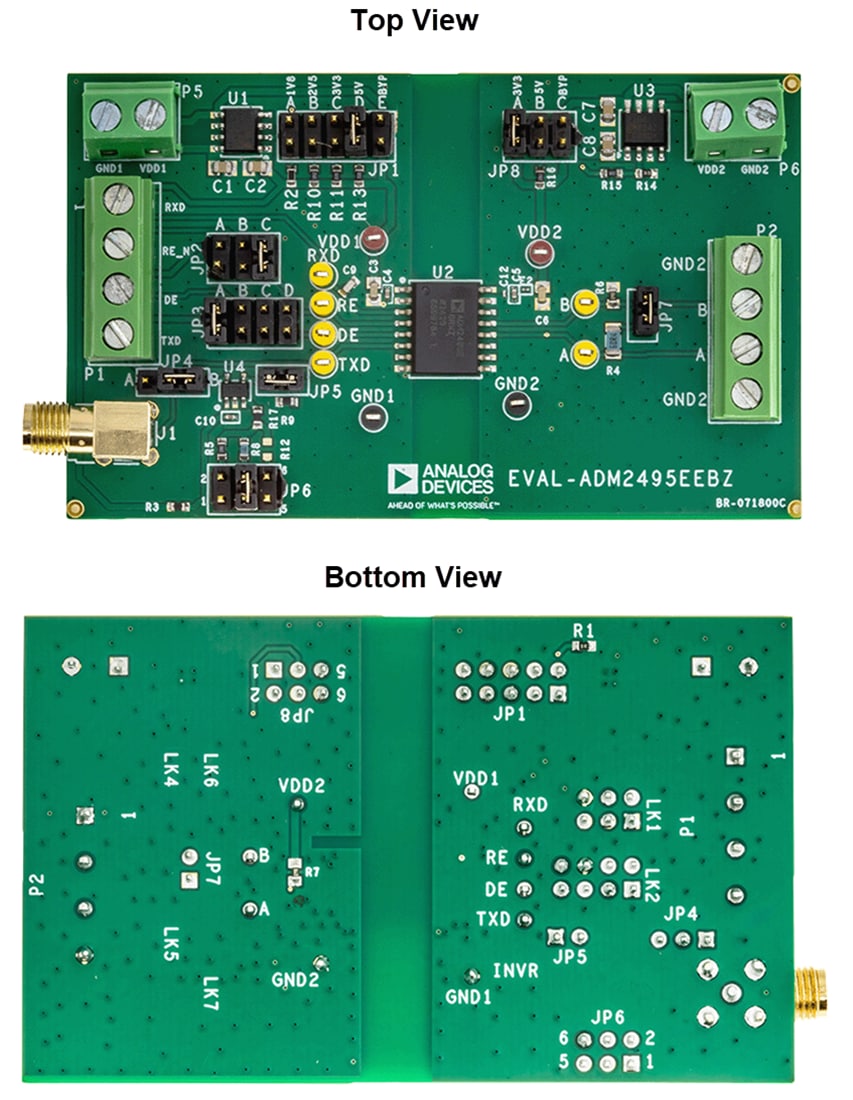

Board-Layout
Verwandte Transceiver
Analog Devices Inc. ADM2495E/ADM2495E-1 RS-485 Transceiver
5,7 kV signalisolierterRMS - RS-485-Transceiver mit ±60 V-Fehlerschutz auf RS-485 A- und B-Pins.
