Analog Devices Inc. EVAL-ADIN2111EBZ Evaluierungsboard
Das Analog Devices Inc. EVAL-ADIN2111EBZ Evaluierungsboard ist eine flexible Plattform, die eine schnelle Evaluierung des robusten stromsparenden 10BASE-T1L 2-Port ADIN2111 Ethernet-Schalters ermöglicht. Der EVAL-ADIN2111EBZ bietet zwei 10BASE-T1L-Kanäle mit 10Mbit pro Sekunde Single-Pair-Ethernet-Verbindungen (SPE), die bis zu 1,7 km der Linkentfernung erreichen.
Der ADIN2111 kann den internen Schalter im Speicher- und Vorwärtsmodus zwischen den beiden 10BASE-T1L Kanälen und dem SPI-Host konfigurieren. Der Cut-Through-Modus ist auch zwischen Port 1 und Port 2 verfügbar und kann ohne SPI-Host verwendet werden (nicht verwaltete Konfiguration).
Das EVAL-ADIN2111EBZ Evaluierungsboard von ADI unterstützt zwei Betriebsmodi für maximale Flexibilität. Die SPI-Schnittstelle ermöglicht den Zugriff auf die Verwaltungsregister, die für die Switch-Konfiguration, die Konfiguration der beiden PHYs und den Datenaustausch zwischen dem SPI-Host und den Ports erforderlich sind.
Merkmale
- Benutzerfreundlicher Zugang zu allen Funktionen des ADIN2111
- Eigenständiger, hardwarekonfigurierter Betrieb
- On-Board ARM Cortex-M4 STM32L4S5QII3P Ultra-Low-Power-Mikrocontroller
Erforderliche Ausrüstung
- Link-Partner mit 10BASE-T1L-Schnittstelle
- Empfohlen wird die Verwendung des EVAL-ADIN1100EBZ Evaluierungsboards (RJ45-Ethernet-Schnittstelle zur Verwendung als Medienkonverter zwischen 10BASE-T1L und 10BASE-T)
- 2 x 10BASE-T1L-kompatibles Einzelpaar-Kabel: max. 1,5 mm²/AWG 16 für Schraubanschluss-Steckverbinder
- Stromversorgungsquelle: 5 bis 32 V DC, 0,6 W oder USB als Strom für das Board
- Optional: PC mit Windows 7 und höher mit USB-Schnittstelle
- Optional: ST-LINK Programmiergerät
Lieferumfang Kit
- EVAL-ADIN2111EBZ Board
- 3 x Plug-in-Steckverbinder mit Schraubanschluss für 10BASE-T1L-Kabel und externes Netzteil
- USB-A- auf Mini-USB-B-Kabel (1 Meter)
Verwandte Produkte
Analog Devices Inc. ADIN2111 2-Port Ethernet-Schalter-ICs
Stromsparende Schalter mit geringer Komplexität, die 2 Ethernet-Anschlüsse, 10BASE-T1L PHYs und 1 SPI-Anschluss integrieren.
Dazugehöriges Board
Analog Devices Inc. EVAL-ADIN1100 Evaluierungsboard
Bietet eine flexible Plattform zur schnellen Evaluierung der ADIN1100 robusten stromsparenden 10BASE-T1L-PHY.
Analog Devices Inc. EVAL-ADIN2111D1Z Evaluierungsboard
Für die Verkettung von Strom und Daten ausgelegt, die über den ADIN2111 und MAX32690 verfügen.
Weitere Ressourcen
Übersicht

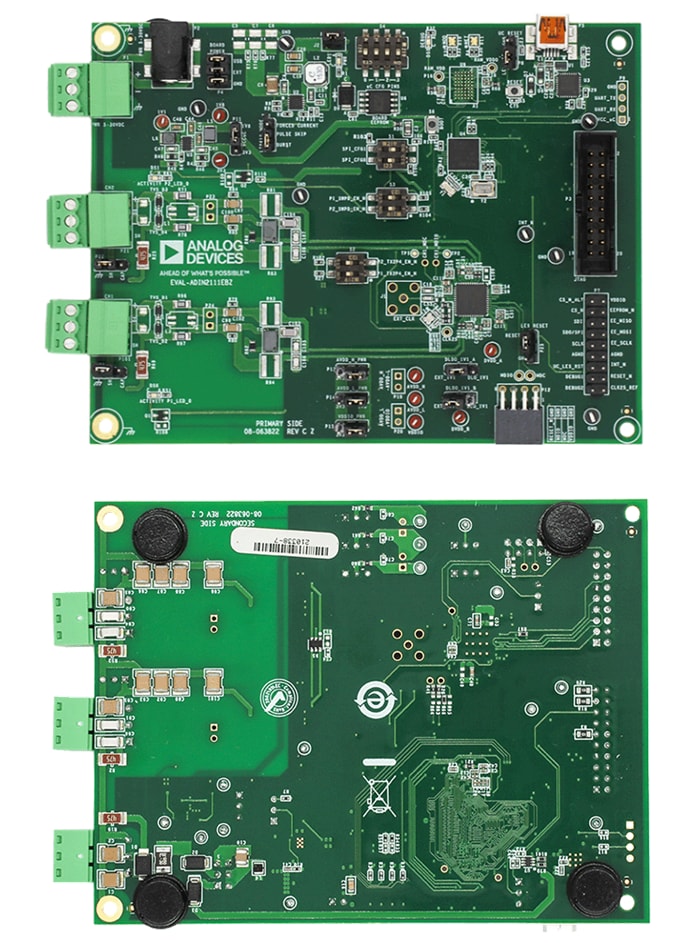

Vorder- und Rückseitenansicht
