Analog Devices Inc. EVAL-ADG1634LEBZ Evaluierungsboard für ADG1634L
Das Analog Devices Inc. EVAL-ADG1634LEBZ Evaluierungsboard ist für den ADG1634L ausgelegt. Der ADG1634L enthält vier unabhängige SPDT-Schalter (Single-Pole, Double-Throw, SPDT). Beim Einschalten der Spannungsversorgung leitet jeder Schalter in beide Richtungen gleichermaßen gut, und jeder Schalter besitzt einen Eingangssignalbereich, der sich auch auf die Versorgungen erstreckt. Im Aus-Zustand werden Signalpegel bis zu den Versorgungen blockiert. Ein externer VL-Versorgungspin bietet eine Logik-Steuerungsflexibilität für niedrigere Logiksteuerungen. Der ADG1634L ist sowohl mit dem JEDEC-Standard von 1,2 V als auch 1,8 V konform.
Der ADG1634L befindet sich in der Mitte des EVAL-ADG1634LEBZ von Analog Devices Inc. Acht Testpunkte sind enthalten, um sich mit jedem der Quellenpins zu verbinden. Sub-Miniatur-Sockel der Version B (SMB) sind für die Drain-Eingänge enthalten. Das Bauteil wird über drei Schraubanschlüsse betrieben. Eine 5-Pin-Stiftleiste wird bei Bedarf für eine benutzerdefinierte digitale Spannung bereitgestellt. Bei Verwendung des EVAL-ADG1634LEBZ sollte das ADG1634L Datenblatt zusammen mit dem Benutzerhandbuch herangezogen werden.
Merkmale
- Einzelne Inline-Stiftleisten bieten Flexibilität für das feldprogrammierbare Gate-Array (FPGA) oder die Logik-Eingangssignale des Mikrocontrollers von 1,2 V oder 1,8 V.
- SMD-Pin-Widerstand oder Kondensatorsockel für das Hinzufügen von passiven Bauelementen verfügbar
- SMB-Steckverbindersockel bieten Flexibilität für die Ein- und Ausgangssignale
Lieferumfang Kit
- EVAL-ADG1634LEBZ Evaluierungsboard
Erforderliche Ausrüstung
- DC-Spannungsquelle (VDD/VSS)
- ±5 V für Dual-Versorgung
- Optionale digitale Logikversorgung (VL)
- 1,1 V bis 1,3 V für 1,2-V-Logikschaltung
- 1,65 V bis 1,95 V für 1,8-V-Logikschaltung
- Analoge Signalquelle
- Verfahren zur Spannungsmessung, wie z. B. digitaler Multimeter (DMM)

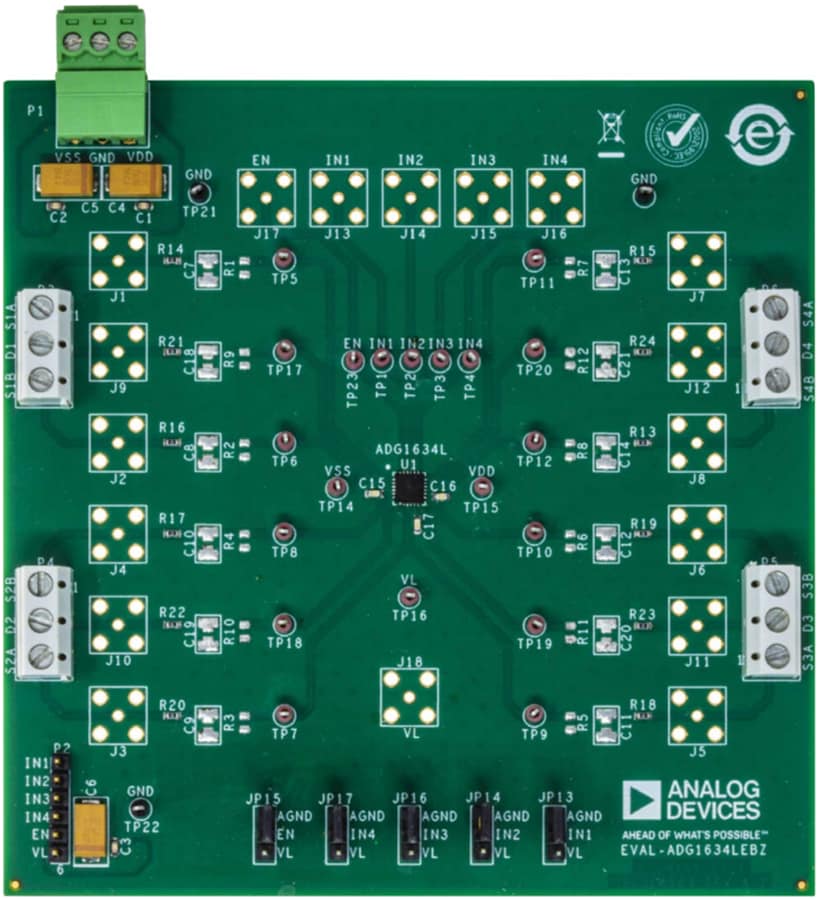

Board-Layout
Verwandtes Produkt
Analog Devices Inc. ADG1634L Quad-SPDT-Schalter
iCMOS® Analogschalter mit vier unabhängig voneinander wählbaren SPDT-Schaltern.
