Analog Devices Inc. EVAL-AD9986 Evaluierungsboard
Das Analog Devices Inc. EVAL-AD9986 Evaluierungsboard bietet alle unterstützenden Schaltungen, die für den Betrieb des AD9986 in verschiedenen Modi und Konfigurationen erforderlich sind. Der AD9986 ist ein hochintegriertes Bauteil mit einem 16-Bit-HF-DAC-Core von 12 GS/s und einem 12-Bit-HF-ADC-Core mit einer Abtastrate von 6 GS/s. Der AD9986 bietet vier Senderkanäle und zwei Empfängerkanäle mit Konfigurationen von vier Sendern und zwei Empfängern (4T2R). Das Evaluierungsboard verbindet sich mit dem ADS9-V2EBZ zur Evaluierung mit der ACE-Software.
Das EVAL-AD9986 Evaluierungsboard von ADI ermöglicht der ACE-Software dem Benutzer die Einrichtung des MxFE® in verschiedenen Modi und die Erfassung von Analog-Digital-Wandler-Daten (ADC) für die Analyse. Die DPGDownloaderLite-Software (in der ACE-Installation enthalten) erzeugt und überträgt Vektoren zu den Digital-Analog-Wandlern (DACs), die zu einem Spektrumanalysator für eine weitere Analyse gesendet werden können.
Merkmale
- Vollständig funktionsfähiges Evaluierungsboard für den AD9986
- Option zum Umschalten auf eine externe direkte Taktung
- PC-Software für die Steuerung des On-Board-Taktgebers der Analyse-, Steuerungs-, Evaluierungs(ACE)-Software, der vom HMC7044 bereitgestellt wird, verwaltet die Bauteil- und FPGA-Taktung
Lieferumfang Kit
- AD9986-FMCB-EBZ Evaluierungsboard
- Sub-Miniatur-Push-on-Buchse(SMP-F)-zu-Sub-Miniatur-Version-A-Buchsen(SMA-F)-Kabel (nur für AD908xFMCA-EBZ Boards)
- MicroSD-Karten
- AD-FMC-SDCARD
- ADS9V2-UZSD-MXFE
Hardware-Funktionen
- ADS9-V2EBZ FPGA-basiertes Datenerfassungsboard
- Signalgenerator für Analogeingang
- Spektrumanalysator (zur Messung des DAC-Ausgangs) SMA-Kabel-SMA-Buchse-zu-Buchsenadapter (optional)
- Ethernet-zu-USB-Adapter (optional)
- PC mit USB-Anschluss und Ethernet-Anschluss Windows 7 oder einem neueren Betriebssystem
Software
- Analyse-, Steuerungs-, Evaluierungs-Software (ACE)
- DPGDownloaderLite-Software (in ACE-Installation enthalten)
- WinSCP (oder ähnliche Telnet-Software)
Verwandte Produkte
Analog Devices Inc. 4T2R-HF-Transmitter/Beobachtungsempfänger AD9986
Ein hochintegriertes Bauteil mit einem 16-Bit-HF-DAC-Core von 12 GS/s und einem 12-Bit-HF-ADC-Core mit einer Abtastrate von 6 GS/s.

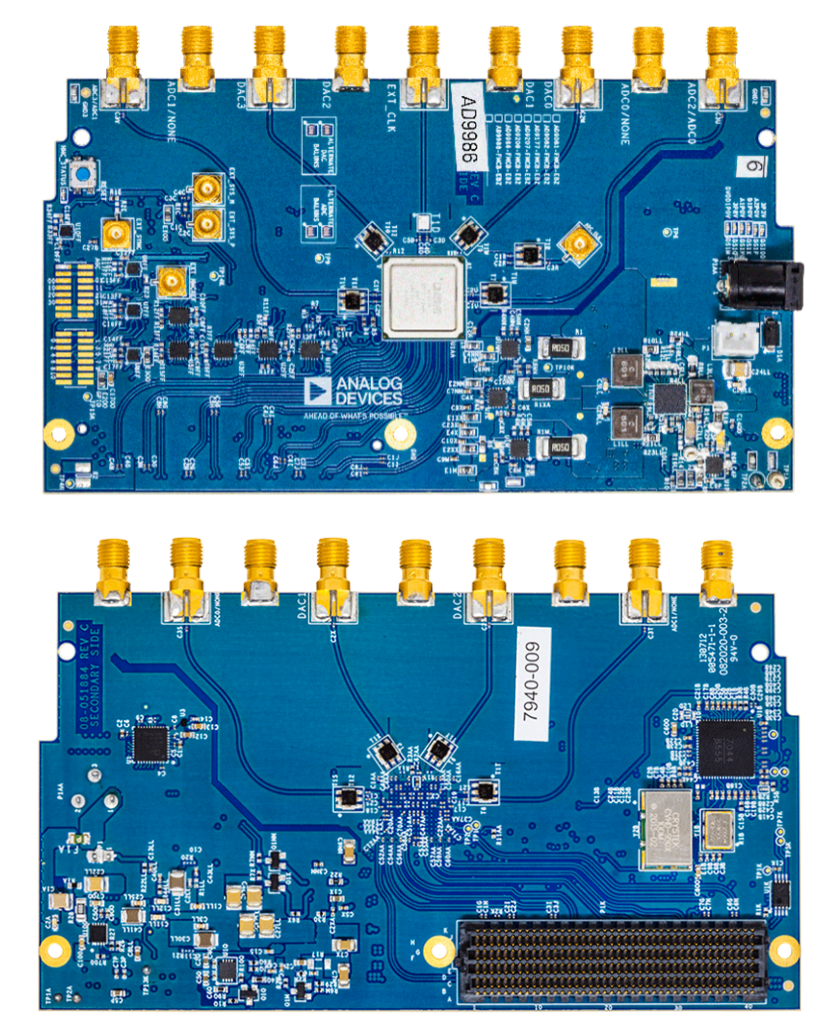

Layout
Vorder- und Rückseitenansicht
Veröffentlichungsdatum: 2021-08-17
| Aktualisiert: 2022-03-11
