Analog Devices Inc. EV1HMC836xLP6G Evaluierungsboards
Analog Devices Inc. EV1HMC8362LP6G/EV1HMC8364LP6G Evaluierungsboards sind zur Evaluierung des Betriebsverhaltens der HMC8362 und HMC8364 rauscharmen, spannungsgesteuerten Quadband-Oszillatoren (VCOs) konfiguriert. Die HMC8362/HMC8364 rauscharmen spannungsgesteuerten Quadband-Oszillatoren (VCOs) sind zur Bereitstellung von Breitbandfunktionen ohne Auswirkungen auf das Rauschverhalten ausgelegt.
Die EV1HMC8362LP6G/EV1HMC8364LP6G Evaluierungsboards von ADI umfassen den HMC8362 oder HMC8364 VCO, einen LT3042 extrem rauscharmen Spannungsregler, eine Steckbrücke, einen ADG1604 4:1-Multiplexer und Subminiatur-Steckverbinder der Version A (SMA) und 2,92-mm-K-Steckverbinder.
Merkmale
- Eigenständiges Board, einschließlich HMC8362 oder HMC8364 rauscharmer Quadband-VCO, ADG1604 4:1-Multiplexer, Filteroptionen und LT3042 Spannungsregler sowie Stiftleisten-Konnektivität zur Verwendung des Arduino Uno oder Linduino Mikrocontrollers
- Wird von einer einzelnen 6-V-Versorgung extern betrieben
Erforderliche Ausrüstung
- Netzteil (6 V)
- Netzteil (rauscharm, variabel von 0 V bis 13,5 V)
- 50-Ω-Anschlüsse
- Signalquellen-Analysator
Weitere Ressourcen
Verwandte Produkte
Analog Devices Inc. HMC8362/HMC8364 Rauscharme Quadband-VCOs
Zur Bereitstellung von Breitband-Funktionen ohne Auswirkungen auf das Rauschverhalten ausgelegt.

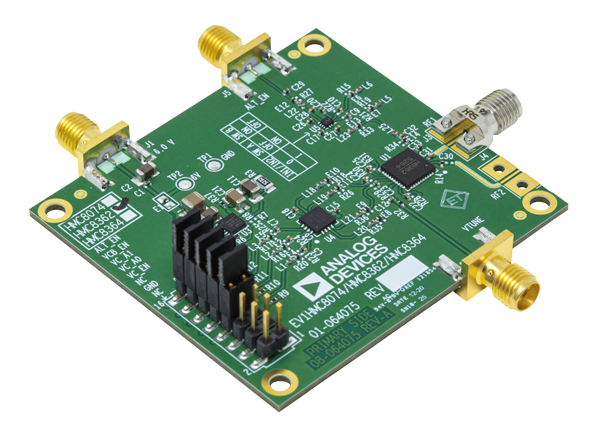

Board-Layout
Veröffentlichungsdatum: 2020-11-04
| Aktualisiert: 2022-03-11
