Analog Devices Inc. EV1HMC8342LS6 Evaluierungsboard
Das Analog Devices Inc. EV1HMC8342LS6 Evaluierungsboard ist eine Demonstrations- und Entwicklungsplattform für den HMC8342 x2 aktiven Breitband-Frequenzvervielfacher. Der HMC8342 ist ein GaAs(Galliumarsenid)-MMIC (monolithischer Mikrowellen-integrierter Schaltkreis), der für die Bereitstellung einer typischen Ausgangsleistung von 15 dBm ausgelegt ist, wenn er von einem Signal von 5 dBm angesteuert wird. Der Ausgangsfrequenzbereich beträgt 22 GHz bis 42 GHz und die grundlegenden und dritten Oberwellenisolationen, die am Ausgang gemessen werden, betragen bei einer Ausgangsfrequenz von 30 GHz, -23 dBc und -20 dBc. Der HMC8342 eignet sich hervorragend für den Einsatz in LO-Vervielfacherketten für Punkt-zu-Punkt- und VSAT-Funkgeräte, wodurch die Anzahl der Teile im Vergleich zu herkömmlichen Designs reduziert wird.

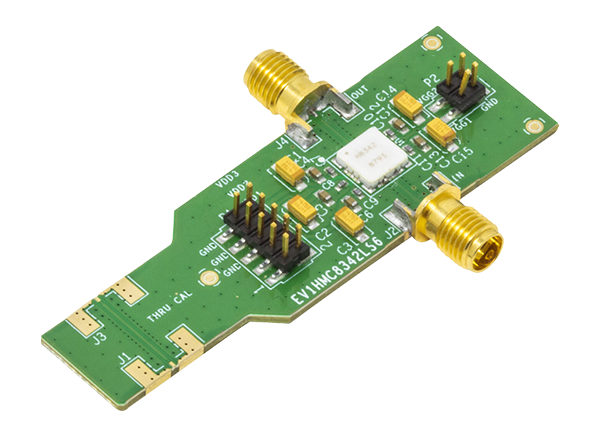

Das EV1HMC8342LS6 Evaluierungsboard von Analog Devices Inc. enthält einen vorbestückten HMC8342 in einem bleifreien Keramik-Chip-Trägergehäuse (CLCC) mit 16 Anschlüssen. Darüber hinaus enthält das Evaluierungsboard enthält zwei 2,92-mm-K-Steckverbinder für einen HF-Eingang von 50 Ω und einen HF-Ausgang. Es gibt auch einen Kalibrierungspfad für die Kalibrierung von PCB-Spurenverzögerungen am HF-Eingang und -Ausgang. Das Evaluierungsboard hat eine Beispiel-Applikations-Schaltung, die ein schnelles Prototyping bei einem Einsatz in bestehende Designs ermöglicht.
Merkmale
- Eigenständiges Board mit einem vorbestückten HMC8342 x2 aktiven Breitband-Frequenzvervielfacher
- Wird mit einer Stromversorgung von 5,0 V extern betrieben
- Wird über zwei -2,0-V-Netzteile geregelt
- 2 x 50-Ω-K-Steckverbinder für HFIN und RFOUT
Erforderliche Ausrüstung
- Rauscharme Stromversorgung von 5,0 V
- 2 x Rauscharme variable -2,0-V-Netzteile
- Frequenzgenerator
- Spektrumanalysator
Unterstütztes Bauteil
Analog Devices Inc. HMC8342 x2 Aktiver Breitband-Frequenzvervielfacher
GaAs-MMIC, das für die Bereitstellung einer typischen Ausgangsleistung von 15 dBm ausgelegt ist, wenn er von einem Signal von 5 dBm angesteuert wird.
