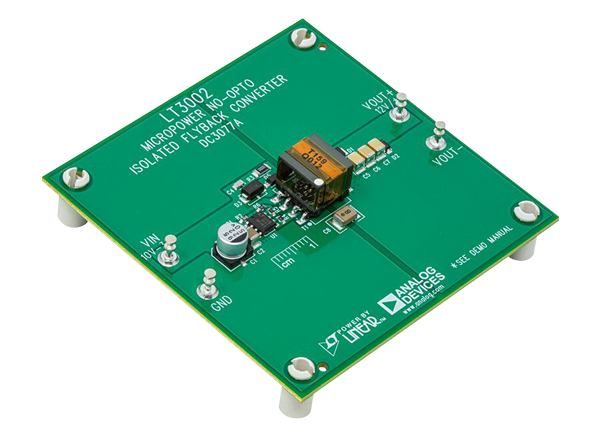

Analog Devices Inc. Demonstrationsschaltung für LT3002
Die Analog Devices Inc. Demonstrationsschaltung für den LT3002 ist ein kompakter isolierter Sperrwandler ohne Optokoppler der 12 V ausgibt und eine genaue Regelung aufrechterhält. Die Demonstrationsschaltung verfügt über einen Laststrom von 5 mA bis 1,1 A und eine Eingangsspannung von 10 V bis 30 V. Die Ausgangsstrombelastung erhöht sich mit der Eingangsspannung.Die Streuinduktivität des Transformators verursacht einen Spannungsanstieg auf der Primärseite, nachdem der Leistungsschalter ausgeschaltet wurde. Der Anstieg der Streuinduktivität ist in der Nennspannung des MOSFETs auf 65 V begrenzt. Darin enthalten ist ein RC-Snubber und eine TVS-Klemme zur Dämpfung des Überschwingens und Klemmens der Drain-Spannung des MOSFETs auf einen sicheren Pegel.
Merkmale
- Gibt 12 V aus und hält eine enge Regelung aufrecht
- Laststrom von 5 mA bis 1,1 A über eine Eingangsspannung von 10 V bis 30 V
- Ausgangsstrombelastbarkeit erhöht sich mit der Eingangsspannung
- Die Streuinduktivität des Transformators verursacht einen Spannungsanstieg auf der Primärseite, nachdem der Leistungsschalter ausgeschaltet wurde
- Die Streuinduktivität ist innerhalb der Nennspannung des MOSFETs auf 65 V begrenzt
- Ein RC-Snubber und eine TVS-Klemme zur Dämpfung des Überschwingens und Klemmens der Drain-Spannung des MOSFETs auf einen sicheren Pegel
Veröffentlichungsdatum: 2020-06-17
| Aktualisiert: 2022-03-11
