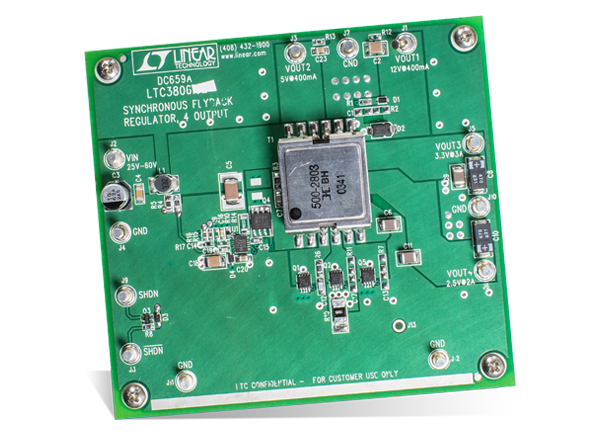

Analog Devices Inc. DC659A Evaluierungsboard

Das Linear Technology/Analog Devices DC659A Evaluierungsboard ist ein Flyback-Regler mit vier Ausgängen, der auf dem LTC3806 Steuerungs-IC basiert. Dieser LTC3806 IC ist ein synchroner Flyback-DC/DC-Controller, der die normale Ausgangsdiode des Sperrwandlers durch einen MOSFET ersetzt. Das DC659A Evaluierungsboard kann eine Eingangsspannung zwischen 25 V und 60 V zu 12 V, 5 V, 3,3 V und 2,5 V herunterregeln und implementiert eine Synchrongleichrichtung, um den Wirkungsgrad und die Cross-Regelung wesentlich zu verbessern. Das DC659A Evaluierungsboard eignet sich hervorragend für strombetriebene Ethernet- oder 42V-Automotive-Applikationen.
