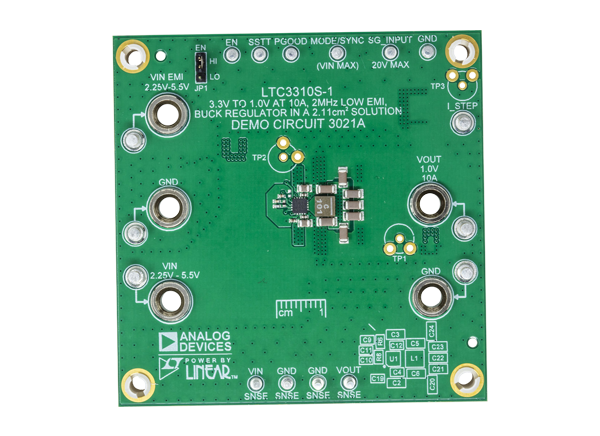

Analog Devices Inc. LTC3310S DC3021A-Demonstrationsboard
Das Analog Devices Inc. LTC3310S DC3021A-Demonstrationsboard bietet ein bewährtes Design zur Evaluierung des LTC3310S synchronen Abwärts-Silent Switcher® 2. Der LTC3310S synchrone Silent Switcher® 2 DC/DC-Abwärtswandler ist in der Lage, von einer Eingangsversorgung von 2,25 V bis 5,5 V einen Ausgangsstrom von bis zu 10 A zu liefern. Die Silent Switcher 2-Architektur kombiniert mit internen Hot-Loop-Bypass-Kondensatoren erreicht sowohl eine niedrige EMI als auch einen hohen Wirkungsgrad bei Schaltfrequenzen von bis zu 5 MHz.
Die DC3021A Demonstrationsschaltung von ADI ist für den Betrieb in einem erzwungenen fortlaufenden Modus mit einer Schaltfrequenz von 2 MHz eingerichtet, kann aber auch im Puls-Skipping-Modus und mit verschiedenen Schaltfrequenzen konfiguriert werden. Darüber hinaus verfügt die DC3021A über einen EMI-Filter zur Reduzierung von geleiteter EMI. Dieser EMI-Filter kann durch das Anlegen der Eingangsspannung auf dem VIN-EMI-Anschluss einbezogen werden.
Technische Daten
- Eingangsspannungsbereich: 2,25 V bis 5,5 V
- Spannungsbereich: 1,0 V VOUT
- Ausgangsstrom: 10 A
- Schaltfrequenz: 1,8 MHz bis 2,2 MHz
- Aktive Spannungspositionierung: 1,7 mV/A bis 3,1 mV/A VOUT
Weitere Ressourcen
Verwandte Produkte
Analog Devices Inc. LTC3310S Synchroner Silent Switcher® 2 Abwärtswandler
Ist in der Lage, von einer Eingangsversorgung von 2,25 V bis 5,5 V einen Ausgangsstrom von bis zu 10 A zu liefern.

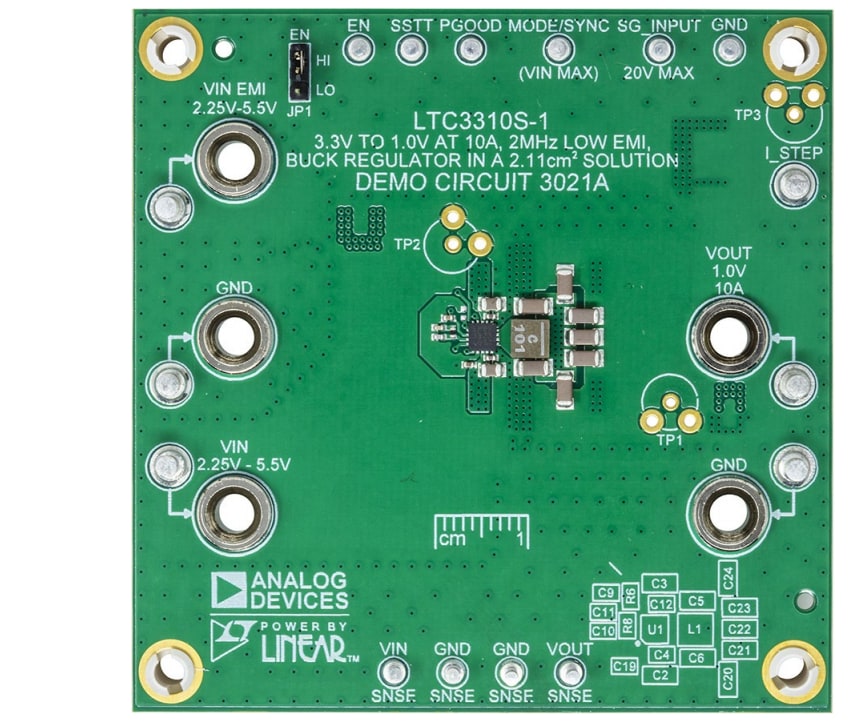

Board-Layout

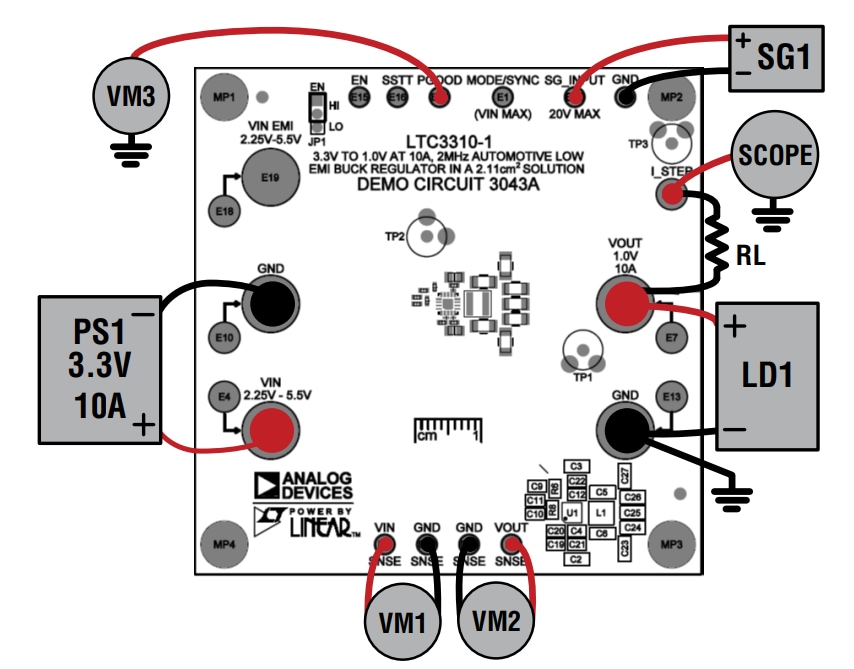

Testeinrichtung
Veröffentlichungsdatum: 2021-04-08
| Aktualisiert: 2022-03-11
