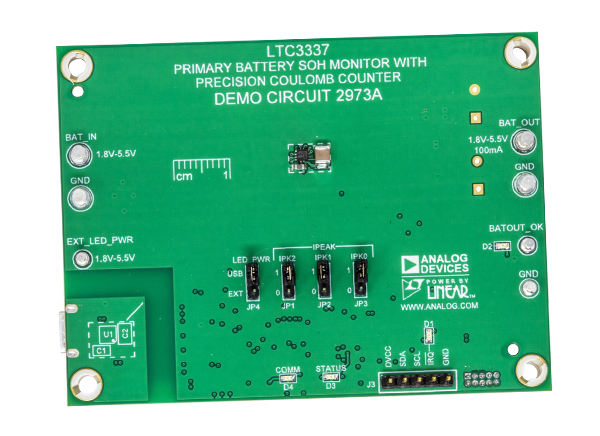

Analog Devices Inc. DC2973A Demonstrationsboard

Das Analog Devices Inc. DC2973A Demonstrationsboard ist eine Evaluierungsplattform für den LTC3337 Primärbatterie-SOH-Monitor (State of Health, SOH). Der LTC3337 verfügt über einen integrierten Coulomb-Zähler mit unbegrenztem Dynamikbereich und eine konfigurierbare Spitzenstrombegrenzung. Der LTC3337 unterstützt Eingangsspannungen von 1,8 V bis 5,5 V und einen Spitzenstrom von bis zu 100 mA mit einem Ruhestrom von 100 nA. Das Bauteil misst die Coulomb-Zahl, Spannung, Temperatur und den Batterie-Serienwiderstand (BSR), um den Ladezustand und den Zustand einer Batterie zu quantifizieren.

Das DC2973A von Analog Devices demonstriert ein einfaches Layout für die Konfiguration der höchsten Leistung des LTC3337. Die Schaltung kann für niedrigere I_PEAK-Werte reduziert werden. Das Demonstrationsboard kann über ein Mikro-USB-Kabel direkt mit einem PC verbunden werden, um eine GUI zu betreiben und einen einfachen Batterieladezustandsmonitor (SOC) zu konfigurieren. Der Quellcode für die GUI ist verfügbar und kann als Ausgangspunkt für die LTC3337 Firmware-Entwicklung verwendet werden.

Merkmale

Vorbestückter TC3337 Primärbatterie-SOH-Monitor in einem LFCSP-12-Gehäuse
LTM2884 μModule®-Transceiver
Microchip Technology SAMD21 ARM® Cortex®-M0+-Mikrocontroller

Mikro-USB-Anschluss
Testpunkte für alle wichtigen Signale
Eingangsspannungsbereich: 1,8 V bis 5,5 V
Ausgangsstrom: 100 mA

Software

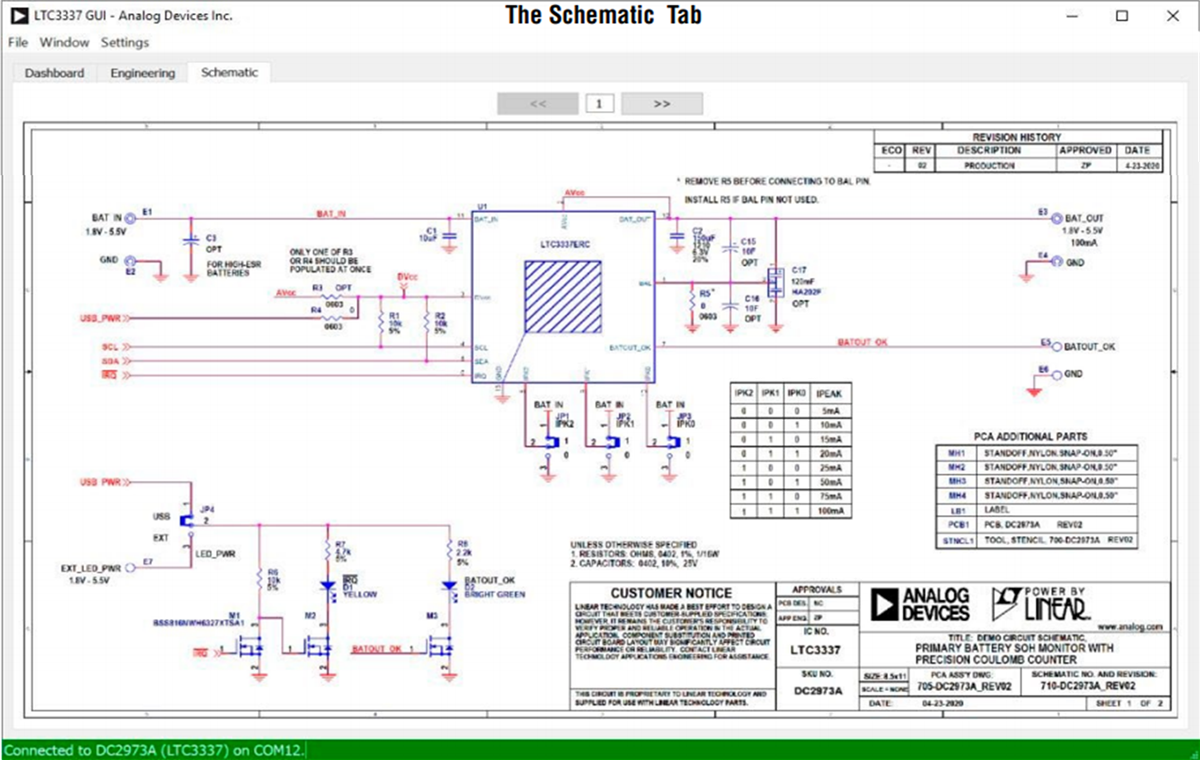

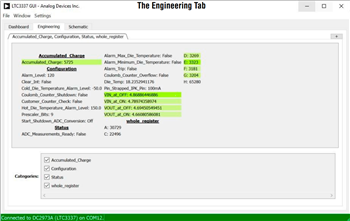

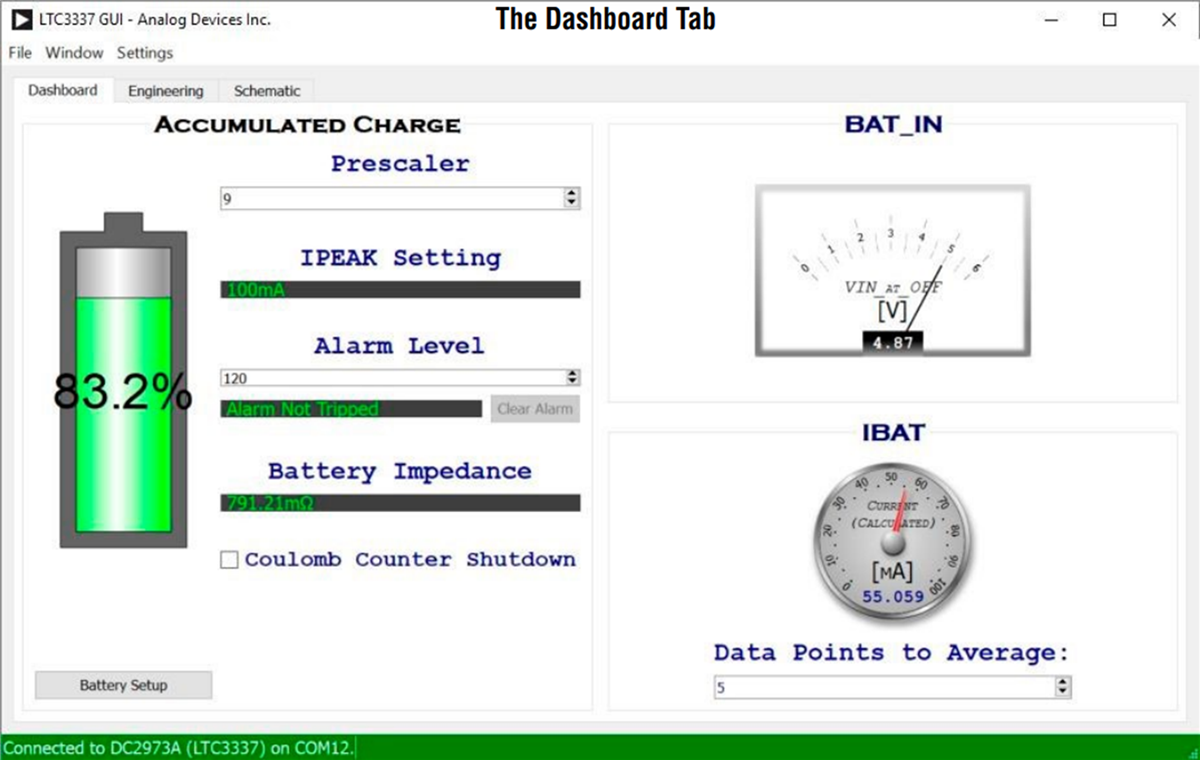

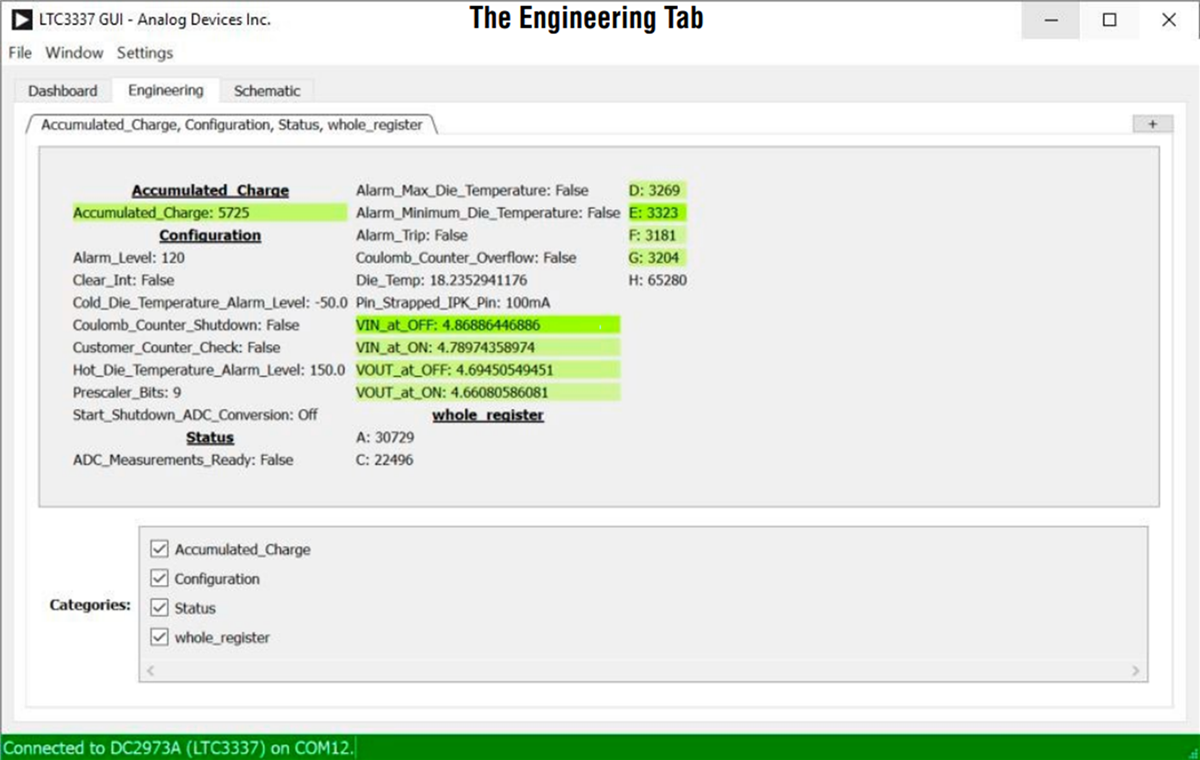

Die QuikEval-Software bietet eine GUI, die es Benutzern ermöglicht, das Zielgerät zu konfigurieren und seinen Status anzuzeigen. Die GUI ist in eine Dashboard-Registerkarte, eine Engineering-Registerkarte und eine Schaltplan-Registerkarte unterteilt. Die Dashboard-Registerkarte zeigt eine grafische Darstellung der Kernfunktionen des LTC3337. Die Engineering-Registerkarte zeigt alle Register und ist für den Einsatz für Entwicklungs- und Debugging-Zwecke auf niedrigerer Ebene vorgesehen. Die Schaltplan-Registerkarte zeigt den Schaltplan für die Referenz an.
