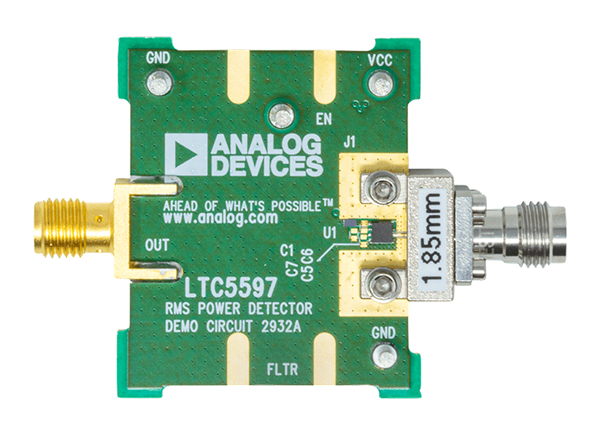

Analog Devices Inc. DC2932A Demonstrationsschaltung für LTC5597
Die Analog Devices Inc. DC2932A Demonstrationsschaltung bietet ein Referenzdesign für den LTC5597 RMS-Leistungsdetektor. Der LTC5597 verfügt über ein RMS-Frequenzverhalten, das HF- und Mikrowellensignale von 100 MHz bis 70 GHz misst. Das Eingangssignal wird in eine DC-Spannung umgewandelt, die logarithmisch proportional zum Eingangssignalpegel ist. Der LTC5597 ist in der Lage, Signale von bis zu -37 dBm zu erkennen und bietet einen Eingangs-Dynamikbereich von bis zu 35 dB, der je nach Frequenz eine Genauigkeit von 1 dB erreicht.
Das PCB-Layout der DC2932A Demonstrationsschaltung nutzt die empfohlene Mikrostreifen-Übertragungsleitungsstruktur sowie die empfohlenen Endpunktübergänge. Die Eingangsimpedanz zum LTC5597 ist intern auf 50 Ω angepasst. Das Referenzdesign eignet sich für RMS-Messungen von Wellenformen mit hohem Scheitelfaktor bis zu einem Spitzen-/Durchschnittsverhältnis von 12 dB. Kein externer Kopplungskondensator ist erforderlich, wenn die DC-Spannung am HFIN-Pin unter 1 V gehalten wird.
Unterstützte Bauteile
Analog Devices Inc. LTC5597 RMS-Leistungsdetektor (0,1 GHz bis 70 GHz)
100 MHz bis 70 GHz Linear-in-dB RMS-Leistungsdetektor mit einem Dynamikbereich von 35 dB.

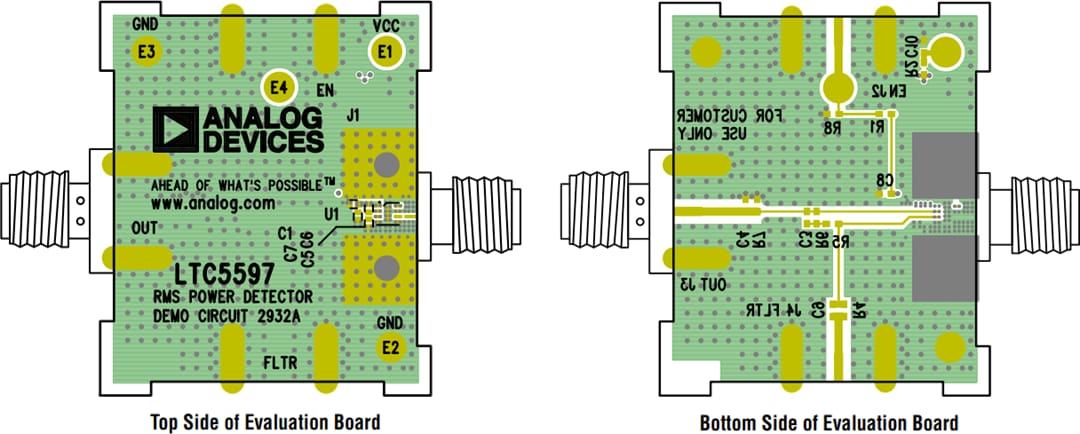

Board-Layout

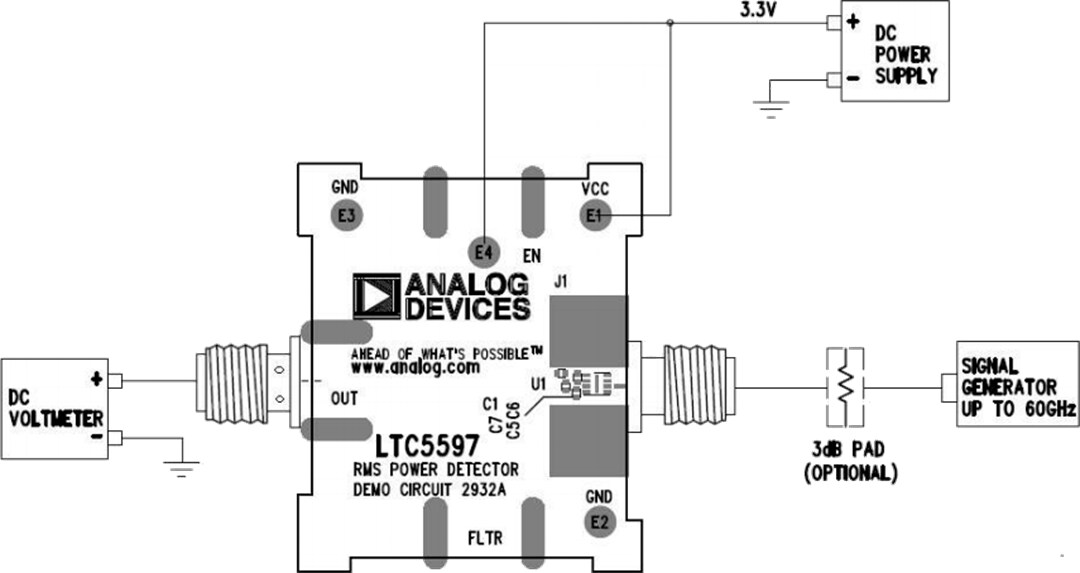

Testeinrichtung

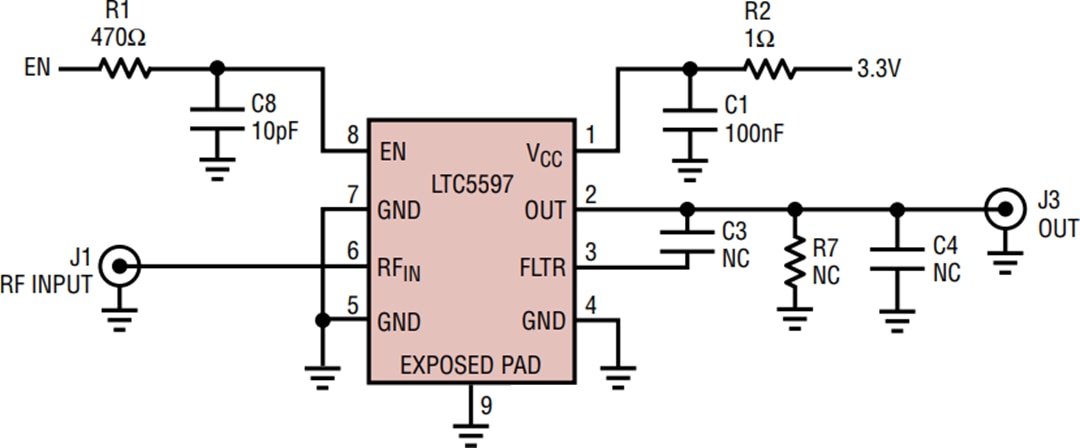

Testschaltung
