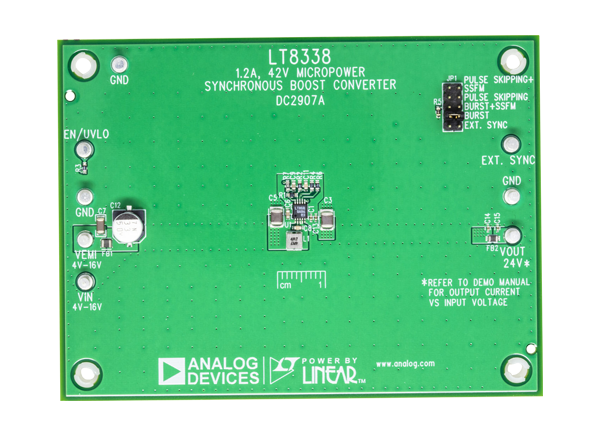

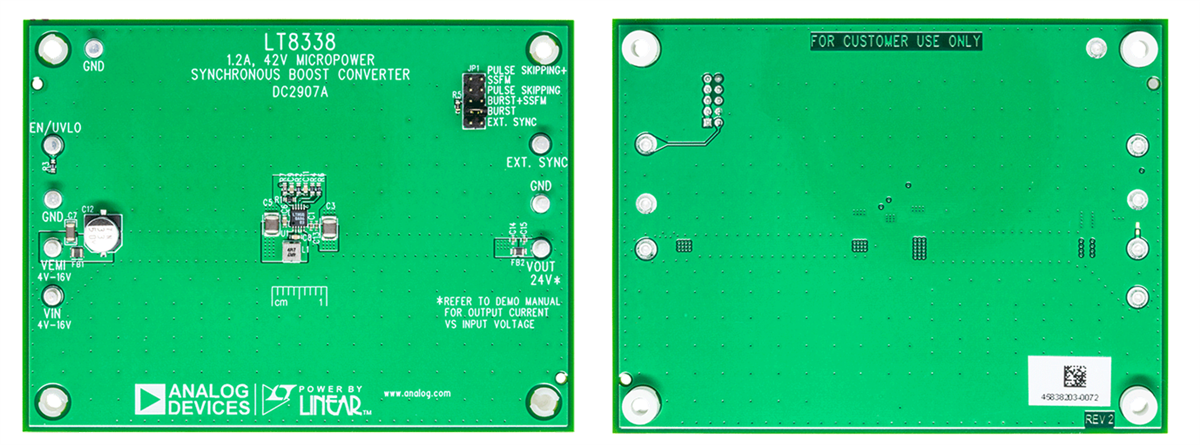

Analog Devices Inc. LT8338 DC2907A-Demonstrationsboard

Das Analog Devices Inc. LT8338 DC2907A-Demonstrationsboard verfügt über den LT8338 synchronen Aufwärtswandler mit niedrigem IQ in einem thermisch verbesserten 10-Pin-MSOP-Kunststoffgehäuse. Die LT8338 synchronen Micropower-Aufwärtswandler bieten einen hohen Wirkungsgrad für einen Ein- und Ausgang von bis zu 40 V. Zusätzlich verbraucht der LT8338 synchrone monolithische Aufwärtsregler bei einem Burst-Mode-Betrieb einen Ruhestrom von nur 6 μA.

Das DC2907A Board von ADI ist zur Umwandlung einer 4-V- bis 16-V-Quelle in einen 24-V-Ausgang mit einem Laststrom, der von der Eingangsspannung abhängig ist, von bis zu 460 mA ausgelegt. Das Bauteil ist mit einer Schaltfrequenz von 2,2 MHz ausgelegt. Darüber hinaus enthält das DC2907A eine auswählbare JP1-Steckbrücke, um die Auswahl einer der fünf Betriebsmodi zu unterstützen.
