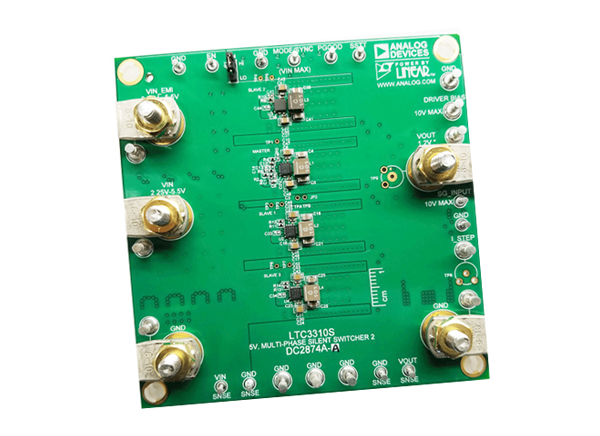

Analog Devices Inc. LTC3310S DC2874A-A/B/C-Demonstrationsboards
Analog Devices Inc. LTC3310S DC2874A-A/B/C-Demonstrationsboards demonstrieren den LTC®3310S synchronen Niederspannungs-Abwärts-Silent-Switcher mit 10 A, der als Mehrphasen-Abwärtsregler mit 2,0 MHz und 3,3 V bis 1,2 V betrieben wird. Der DC2874A verfügt über drei Aufbauoptionen zur Bereitstellung einer zweiphasigen 20-A- (DC2874A-C), dreiphasigen 30-A- (DC2874A-B) oder vierphasigen 40-A-Ausgangslösung (DC2874A-A). Der LTC3310S unterstützt einstellbare Ausgangsspannungen von 0,5 V bis VIN und Betriebsfrequenzen von 500 kHz bis 2,25 MHz im Mehrphasenbetrieb.
Der DC2874A wird im impulsüberspringenden Modus betrieben und ermöglicht den Slave-Phasen zuerst abzuschalten, bevor der Master anfängt Impulse für einen besseren stromsparenden Wirkungsgrad zu überspringen. Darüber hinaus verfügt der DC2874A über einen EMI-Filter zur Reduzierung von geleiteter EMI. Dieser EMI-Filter kann durch das Anlegen der Eingangsspannung auf dem VIN-EMI-Anschluss einbezogen werden. Die EMI-Leistung des Boards wird im Abschnitt EMI TEST RESULTS angezeigt. Die roten Linien in den EMI-Leistungsdiagrammen veranschaulichen die Spitzengrenzwerte der CISPR25 Klasse 5 für die Tests der geleiteten und abgestrahlten Emissionen.
Verwandtes Produkt
Analog Devices Inc. Silent Switcher 2 Regler
Liefert bei 2 MHz einen Wirkungsgrad von bis zu 95 % und extrem niedrige EMI/EMC-Emissionen.

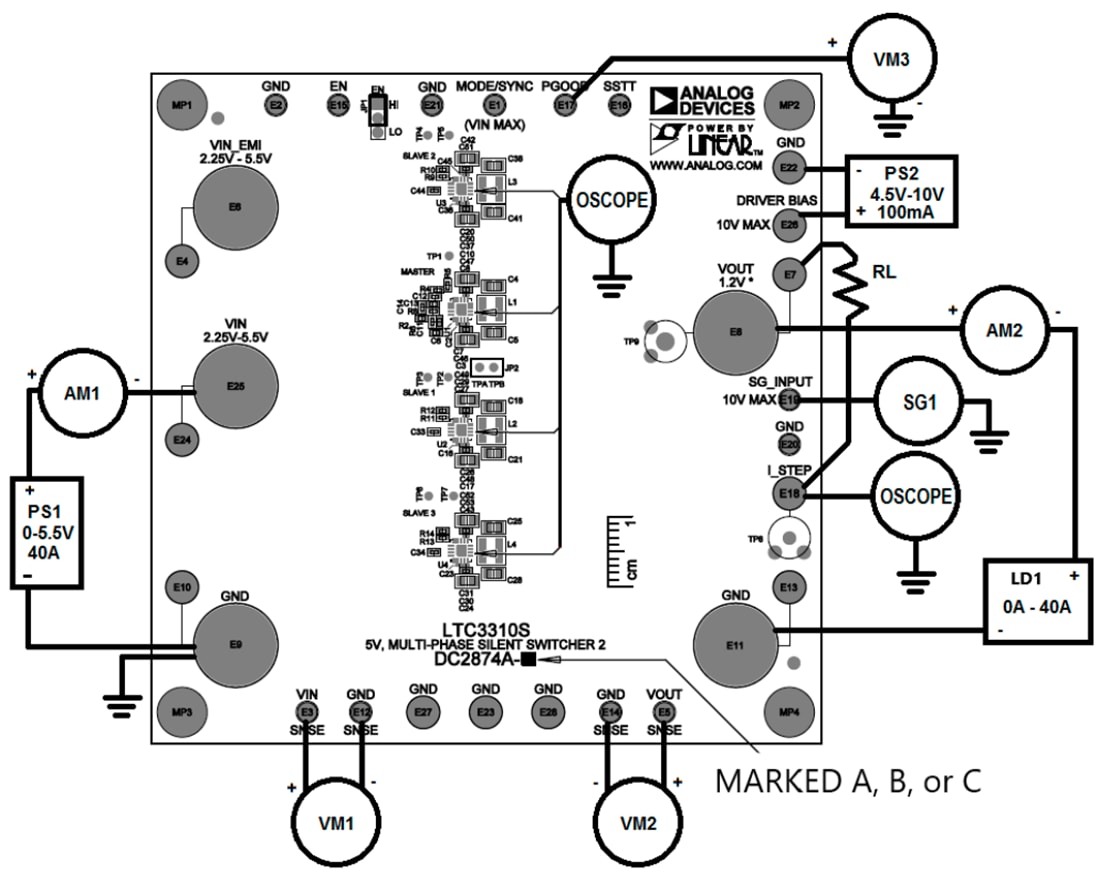

Testeinrichtung
