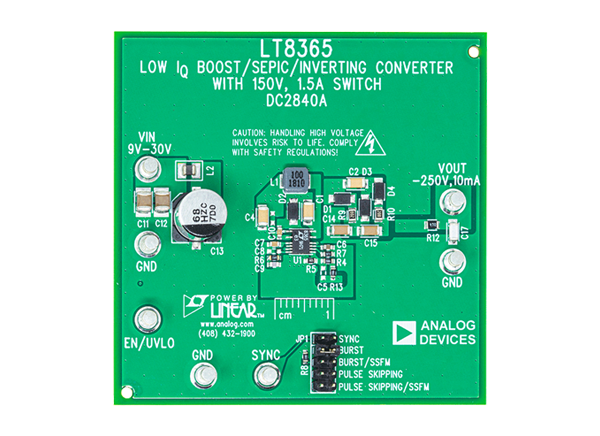

Analog Devices Inc. LT8365 DC2840A-Demonstrationsboard

Das Analog Devices Inc. LT8365 DC2840A-Demonstrationsboard verfügt über den LT8365 in einer invertierenden Aufwärts-Konfiguration. Die LT8365 Aufwärts-/SEPIC-/invertierenden Wandler mit niedrigem IQ verfügen über einen 150-V-Schalter von 1,5 A, der von einem Eingang von 2,8 V bis 60 V betrieben wird. Die LT8365 Wandler verfügen über eine einzigartige Einzel-Feedback-Pin-Architektur, die Aufwärts-, SEPIC- oder invertierende Konfigurationen ermöglicht. Der LT8365 kann für verschiedene Topologien mit Eingangsspannungen von bis zu 60 V verwendet werden. Die Komponentenauswahl der DC2840A-Demonstrationsschaltung begrenzt jedoch die Eingangsspannung auf 30 V.

Das Demonstrationsboard enthält eine optionale dritte Ladungspumpenstufe für Applikationen, die höhere Ausgangsspannungen erfordern. Das Board wird mit einer Schaltfrequenz von 400 kHz betrieben und ist zur Umwandlung einer Quelle von 9 V bis 30 V auf -250 V mit einem Ausgangsstrom von 10 mA ausgelegt. Die DC2840A enthält eine wählbare JP1-Steckbrücke, die zur Unterstützung der Auswahl des gewünschten Sync-Pin-Betriebsmodus ausgelegt ist. Die Standardeinstellung ist ein Burst Mode^®-Betrieb. Dieses Layout ist für eine gute EMI-Leistungsfähigkeit und eine kleine Lösungsgröße optimiert. Eingangs- und Ausgangsfilter sind für CISPR 25 Klasse 5 Emissionen erforderlich.
