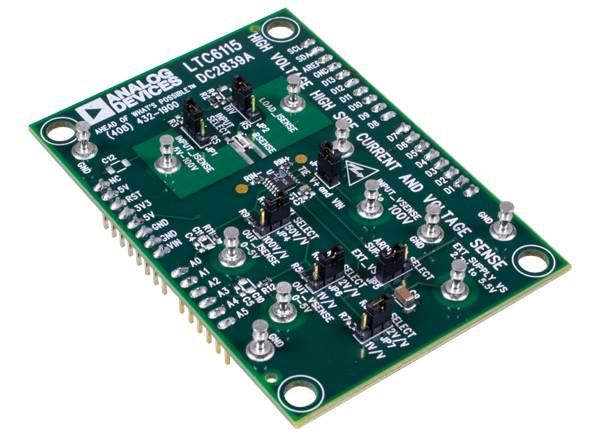

Analog Devices Inc. DC2839A Demonstrationsschaltung für LTC6115

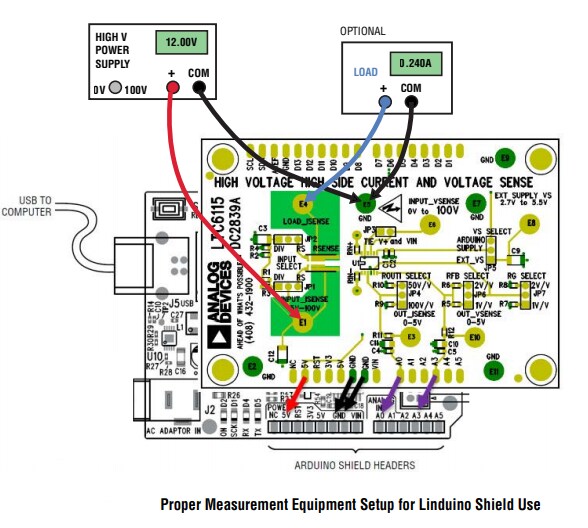

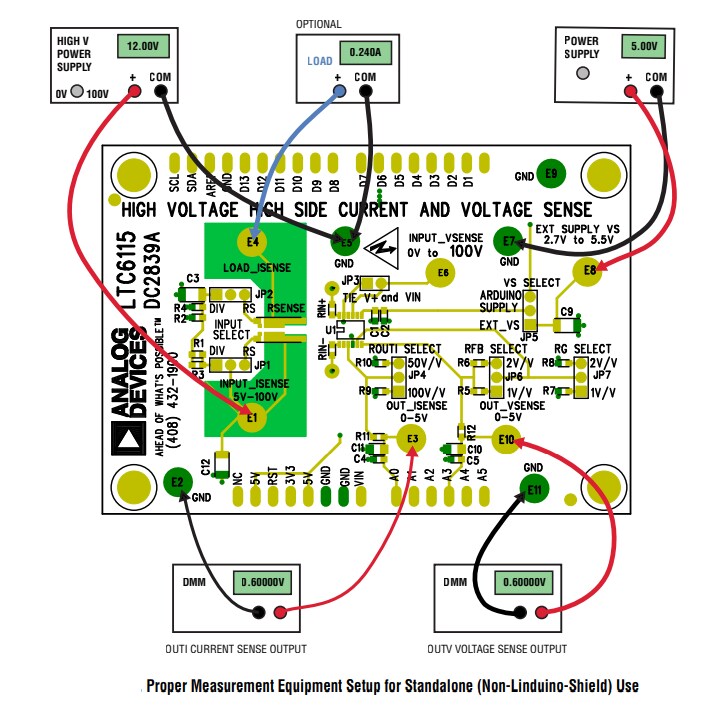

Die Analog Devices Inc. DC2839A Demonstrationsschaltung ist zur Evaluierung der LTC6115 Hochspannungs-High-Side-Spannungs- und High-Side-Strommessung ausgelegt. Diese Demonstrationsschaltung ist in der Lage, Eingänge von bis zu 100 V und 2 A zu messen. Die DC2839A Demonstrationsschaltung kann als Abschirmung mit Linduino^® verbunden werden und verfügt über eine dazugehörige Linduino-Skizze. Die Spannungsmessungs-Eingangsversorgung kann entweder eine externe Stromquelle von 2,7 V bis 5,5 V oder von einem Linduino-Board (DC2026C) sein, wenn der DC2839A als Linduino-Abschirmung verwendet wird. Diese Demonstrationsschaltung verfügt über einen Messwiderstand von 50 mΩ mit vier Anschlüssen und einem Footprint für größere und höher eingestufte Bauteile. Ein 1:1.000-Widerstandsteiler kann mit Steckbrücken ausgewählt werden, um simulierte mV-Scale-Eingangs-Differenzspannungen bereitzustellen, wenn keine hohen Ströme verfügbar sind. Die LTC6115 Spannungs- und Strommessung kann zur Messung des gleichen Eingangs oder von separaten Eingängen konfiguriert werden.
