Analog Devices Inc. DC2838A Demonstrationsschaltung für LT8365

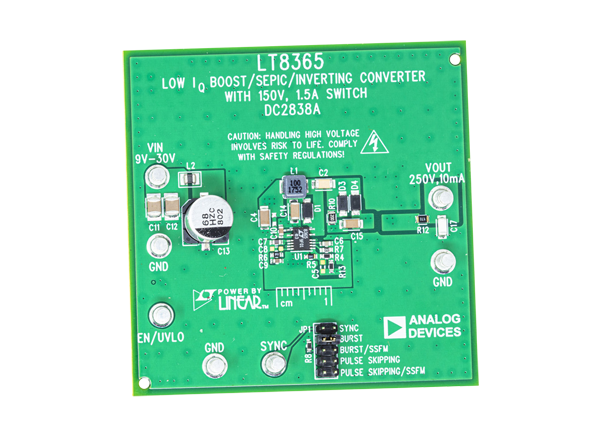

Die Analog Devices Inc. DC2838A Demonstrationsschaltung ist zur Demonstration der Funktionen des LT8365 Aufwärts-/SEPIC-/invertierenden Wandlers mit niedrigem I_Q ausgelegt. Diese Demonstrationsschaltung ist zur Umwandlung einer Quelle von 9 V bis 30 V auf 250 V mit einem Ausgangsstrom von 10 mA ausgelegt und wird mit einer Schaltfrequenz von 400 kHz betrieben. Die DC2838A Demonstrationsschaltung bietet eine optionale dritte Ladungspumpenstufe für Applikationen, die höhere Ausgangsspannungen erfordern. Diese Demonstrationsschaltung verfügt über einen Standard-Burst-Mode^®-Betrieb und eine JP1-wählbare Steckbrücke zur Unterstützung der Auswahl des gewünschten SYNC-Pin-Betriebsmodus. Das Layout der DC2838A Demonstrationsschaltung ist für eine gute EMI-Leistungsfähigkeit und eine kleine Lösungsgröße optimiert.
