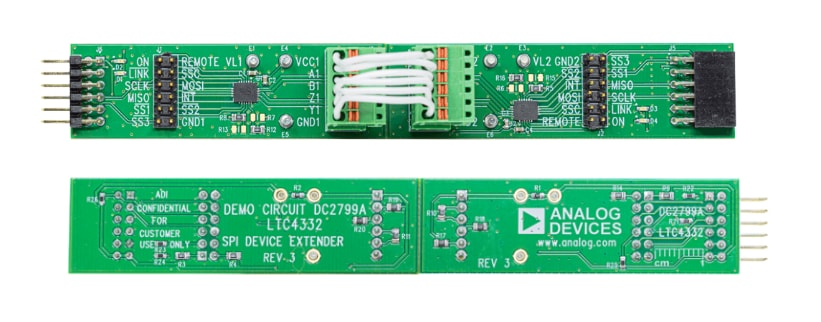

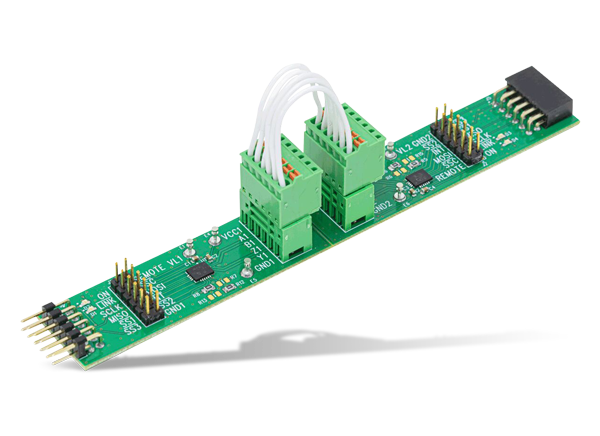

Analog Devices Inc. DC2799A Demonstrationsboard für LTC4332

Das Analog Devices DC2799A Demonstrationsboard erweitert eine SPI-Schnittstelle mit drei Slave-Bauteilen bis zu 1.200 m (mit einem werksseitig konfigurierten 500-kHz-SCK bis zu 150 m). Das DC2799A Demonstrationsboard ist so ausgelegt, dass es mit der gängigen PMOD-Schnittstelle kompatibel ist und eine einfache Evaluierung mit den vielen Master-und Slave-Bauteilen in einem Ökosystem ermöglicht.

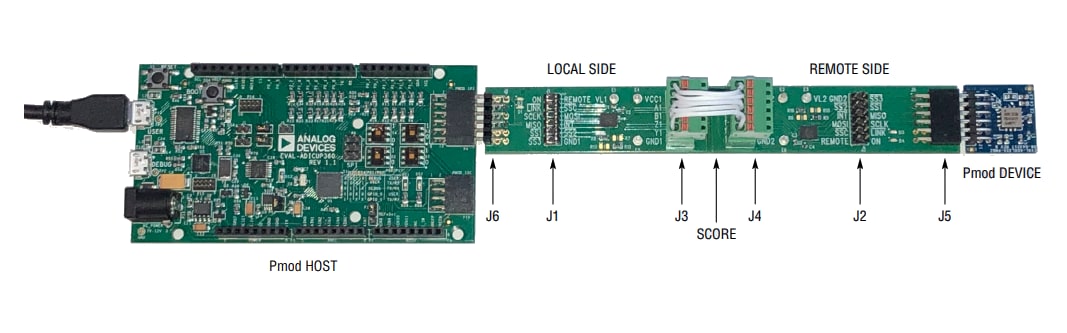

Das DC2799A Demonstrationsboard bietet mit dem Host-SPI-Master, der als vier verschiedene SPI-Slave-Bauteile fungiert, Schnittstellen auf der lokalen Seite. Diese Slave-Bauteile unterstützen SPI-Modi (0,0) oder (1,1) bei CPOL, CPHA. Drei der Slave-Bauteile gehören zu den Bauteilen der entfernten Seite (SS1, SS2, SS3) und das vierte Bauteil (SSC) wird zur Konfiguration der LTC2799A SPI-Extender verwendet. Das DC2799A bietet eine Schnittstelle auf der entfernten Seite, die einen SPI-Master mit 3 verschiedenen Slave-Auswahlfunktionen implementiert. Der Master auf der entfernten Seite unterstützt alle vier SPI-Modi und ein einzigartiger Modus kann jeder Slave-Auswahlfunktion zugeordnet werden.
