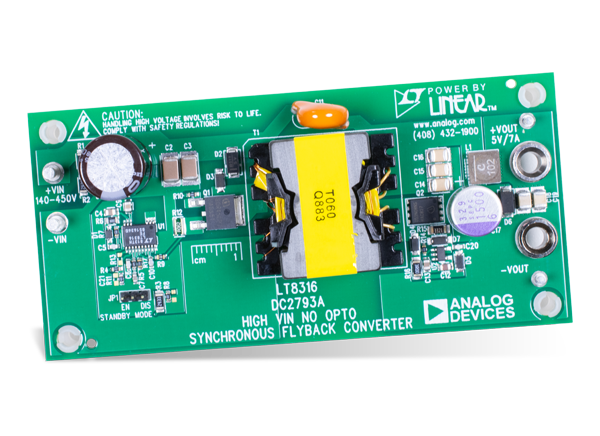

Analog Devices Inc. DC2793A Demonstrations-Leiterplatte
Die Analog Devices Inc. DC2793A Demonstrations-Leiterplatte ist ein Evaluierungsboard, das eine Beispielschaltung eines synchronen Sperrwandlers ohne Optokoppler mit hoher VIN verfügt, die auf dem LT8316 isolierten 600-VIN-Flyback-Controller basiert. Die DC2793A gibt 5 V aus und hält eine enge Regelung mit einem Laststrom von 70 mA bis 7 A aufrecht. Das Evaluierungsboard ist für den Betrieb über einen großen DC-Eingangsspannungsbereich von 140 V bis 450 V optimiert. Die Genauigkeit der Ausgangsspannung bleibt innerhalb von ±5 % über den gesamten Eingangsspannungs- und Lastbereich hinweg. Ein LT8309 sekundärseitiger Synchrongleichrichter befindet sich zur Messung der Drain-to-Source-Spannung des synchronen MOSFETs und zur Festlegung seiner Einschaltzeit ebenfalls auf dem Board.Der Standby-Modus des LT8316 kann über Steckbrücken-Einstellungen einfach aktiviert und deaktiviert werden. Dadurch kann die Mindest-Schaltfrequenz auf 220 Hz für einen extrem geringen Ruhestromverbrauch reduziert werden.
Technische Daten
- Eingangsversorgungsbereich (VIN): 140 V bis 450 V
- Ausgangsspannungsbereich (VOUT): 4,75 V bis 5,25 V, 5,0 V (typisch)
- Maximaler Ausgangsstrom (IOUT): 7 A
- Ausgangsspannungs-AC-Welligkeit (Spitze-zu-Spitze)
- Bei VIN = 140 V, IOUT = 7 A: 80 mVP-P
- Bei VIN = 450 V, IOUT = 7 A: 20 mVP-P
- Typische Schaltfrequenz (fSW)
- Bei VIN = 140 V, IOUT = 7 A: 45 kHz
- Bei VIN = 450 V, IOUT = 7 A: 475 kHz
- Wirkungsgrad (EFF)
- Bei VIN = 140 V, IOUT = 7 A: 89 %
- Bei VIN = 450 V, IOUT = 7 A: 88 %
Einsetzbare Produkte
Analog Devices Inc. LT8316 Isolierte Mikropower-Sperrwandler
Tasten die Ausgangsspannung von isolierten Sperrwandler-Wellenformen ab, die auf Transformern mit Drittwicklung auftreten.

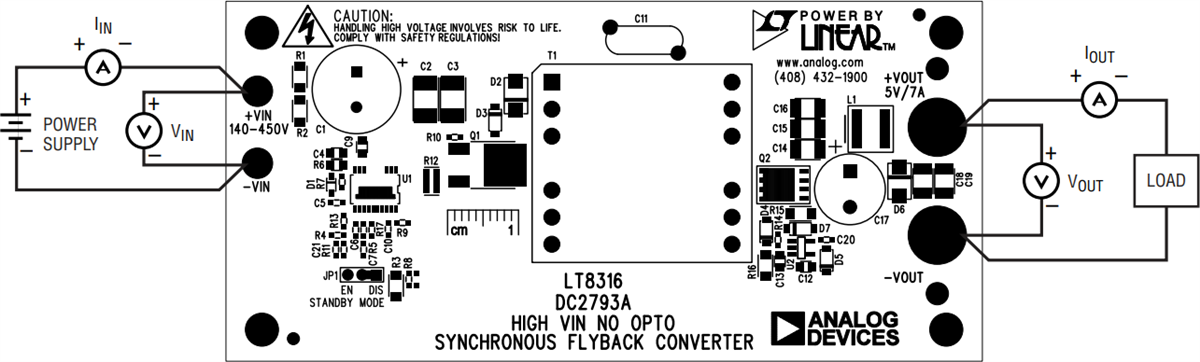

Testeinrichtung
Veröffentlichungsdatum: 2019-06-26
| Aktualisiert: 2022-03-11
