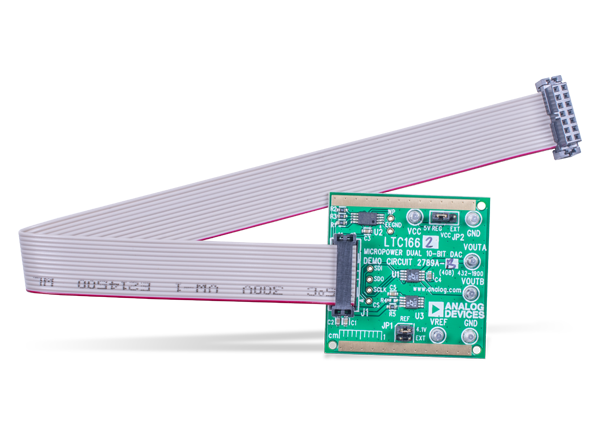

Analog Devices Inc. DC2789A Demonstrationboards
Analog Devices DC2789A Demonstrationsboards hilft Designern bei der Evaluierung des Betriebsverhaltens der extrem stromsparenden LTC1661/LTC16662 Zweikanal-10-Bit-Mikropower-DACs. Jeder gepufferte LTC1661 DAC zieht insgesamt einen Versorgungsstrom von nur 60 µA und ist zu DC-Ausgangsversorgungsströmen von mehr als 5 mA fähig. Jeder LTC1662 DAC-Kanal ist so ausgelegt, dass er einen typischen Versorgungs-Plus-Referenz-Betriebsstrom von insgesamt 1,7 µA ziehen kann und zu DC-Ausgangsversorgungsströmen von mehr als 1 mA fähig ist. Sowohl die LTC1661 und LTC1662 DACs können zuverlässig kapazitive Lasten bis zu 1.000 pF ansteuern.
Das DC2789A-A Demonstrationsboard ist zur Evaluierung der LTC1661 Mikropower-DACs ausgelegt, während das DC2789A-B Demonstrationsboard für LTC1662 Mikropower-DACs ausgelegt ist. Die Demonstrationsboards verfügen über die 2789A Demonstrationsschaltung mit dem LTC1661/LTC1662 Mikropower-DAC und der LTC1258-4.1 Spannungsreferenz.

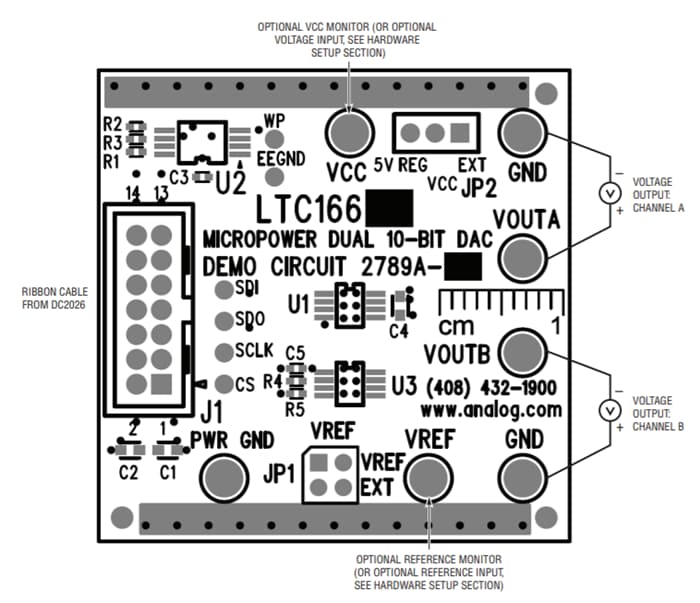

Verbindungsdiagramm
LTC1661/LTC1662 Mikropower-DACs
Veröffentlichungsdatum: 2018-08-28
| Aktualisiert: 2023-03-01
