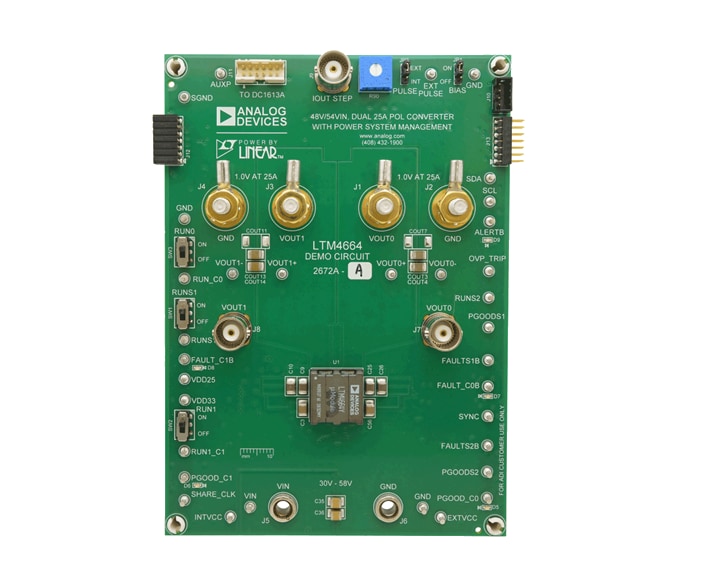

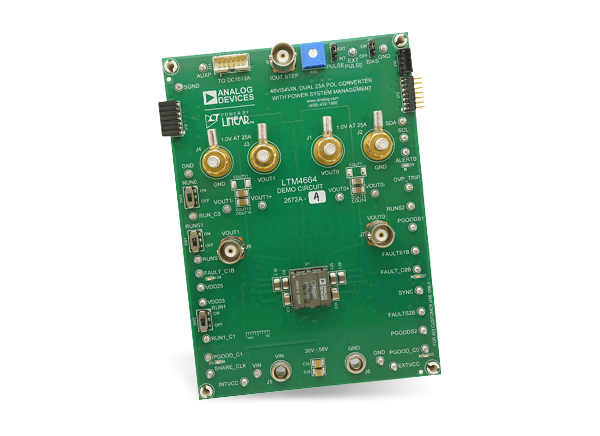

Analog Devices Inc. DC2672A-A Demonstrationsboard für LTM4664

Das Analog Devices Inc. DC2672A-A Demonstrationsboard ist ein kompletter, nicht-isolierter Dual-Ausgangs-µModule-Regler mit einem hohen Wirkungsgrad und einem Eingangsbereich von 30 V bis 58 V. Das Demonstrationsboard ist für den LTM4664 µModule-Regler ausgelegt, der ein Dual-25-A- oder Einzel-50-A-Abwärtsregler mit digitalem Leistungssystemmanagement ist.

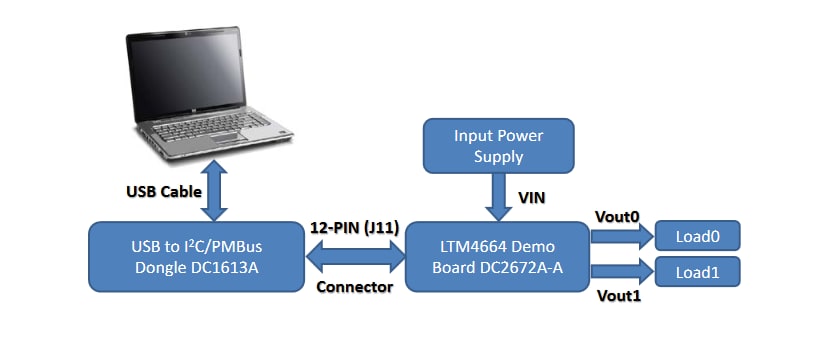

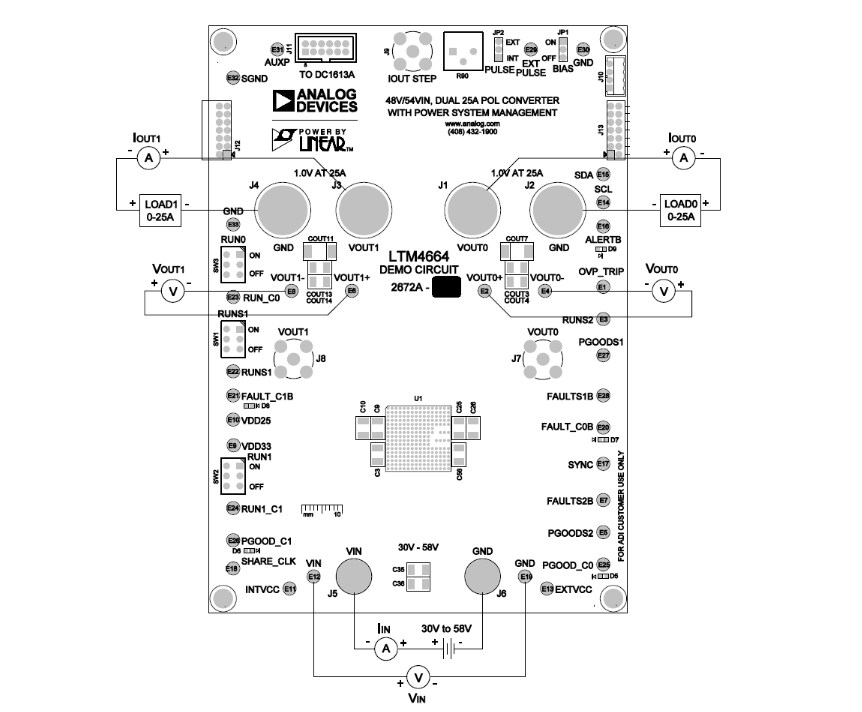

Bei Betrieb des Demonstrationsboards mit Standardeinstellungen wird eine einfache Evaluierung des DC/DC-Wandlers ermöglicht. Dies führt zu einer auf Konfigurationswiderständen basierenden Leistung ohne dass eine serielle Buskommunikation erforderlich ist. Durch das Herunterladen der GUI-Software LTpowerPlay™ auf einen PC und das Verwenden des DC1613A I²C-/SMBus-/PMBus-Dongles von ADI für die Verbindung zum Board, werden die umfangreichen Leistungssystem-Managementfunktionen des LTM4664 µModule-Reglers erkundet. Durch die LTpowerPlay wird dem Benutzer die Neukonfiguration des Bauteils während des Betriebs und die Speicherung der Konfiguration im EEPROM sowie die Anzeige der Telemetrie der Spannung, des Stroms, der Temperatur und des Fehlerzustands ermöglicht.
