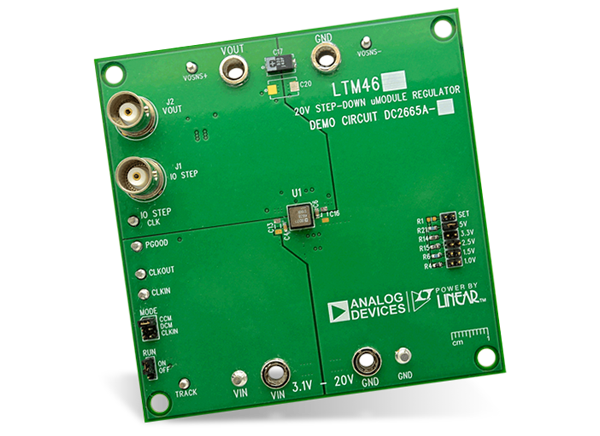

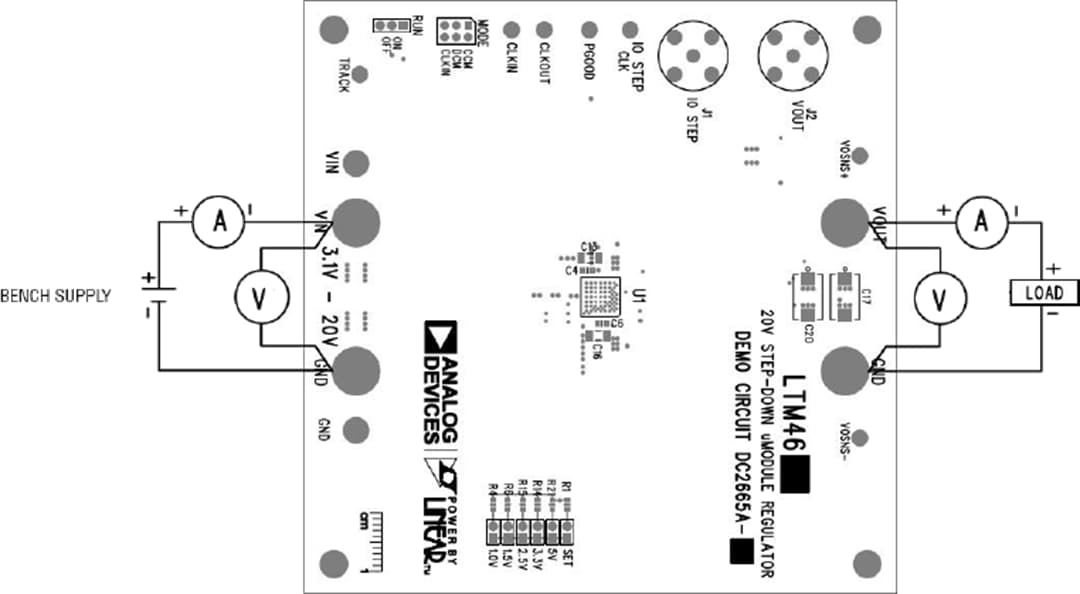

Analog Devices Inc. DC2665A-A Demonstrationsschaltung für LTM4626

Die Analog Devices Inc. DC2665A-A Demonstrationsschaltung enthält den LTM4626 µModule®-Regler. Der LTM4626 ist ein vollständig ausgestatteter DC/DC-Punktlastregler in einem thermisch verbesserten BGA-Gehäuse von 6,25 x 6,25 x 3,87 mm. Der LTM4626 wird über einen Betriebseingangsspannungsbereich von 3,1 V bis 20 V betrieben. Der Regler bietet einen Ausgangsstrom von bis zu 12 A. Die Ausgangsspannung ist von 0,6 V bis 5,5 V programmierbar. Das gestapelte Induktivitätsdesign verbessert die thermische Dissipation und reduziert die Gehäusefläche wesentlich. Eine Ausgangsspannungsverfolgung ist über den TRACK-/SS-Pin für die Versorgungsschienensequenzierung verfügbar. Die externe Taktsynchronisation ist über einen SYNC-/MODE-Pin verfügbar. Für einen hohen Wirkungsgrad bei niedrigen Lastströmen den DCM-Modusbetrieb mit der MODE-Steckbrücke (JP7) in weniger rauschempfindlichen Applikationen auswählen.
