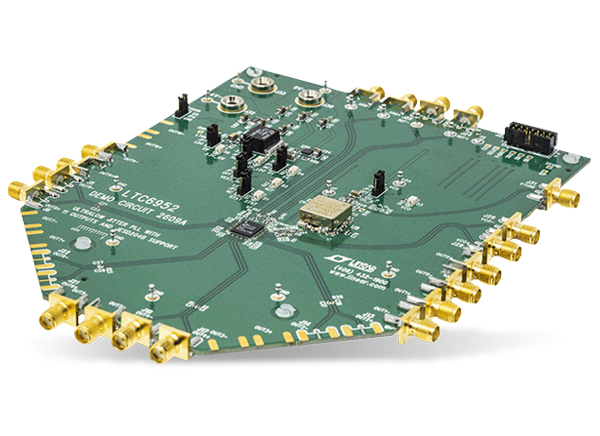

Analog Devices Inc. DC2609A Demo-Board für LTC6952
Das Analog Devices Inc. DC2609A Demo-Board ist eine Demonstrations- und Evaluierungsplattform für den LTC6952 4,5-GHz-PLL mit extrem geringem Jitter und 11 Ausgängen sowie JESD204B-Unterstützung. Standardmäßig wird der DC2609A von zwei Versorgungen betrieben. Der 9-V- bis 12-V-Versorgungseingang betreibt die On-Board-Referenz und die VCO-Schaltung zusammen mit dem LTC6952 5-V-Versorgungspin. Der 4-V- bis 6-V-Versorgungseingang betreibt die LTC6952 3,3-V-Versorgungspins. Eine reduzierte Leistungsoption wird bereitgestellt, die den Ausgangsversorgungspins des LTC6952 die Verbindung mit einem LTC Silent Switcher® und den Eingangsversorgungspins des LTC6952 die Verbindung mit einem rauscharmen LDO ermöglicht.Alle Differentialeingänge und sechs der Differentialausgänge sind mit SMA-Steckverbindern mit einem Abstand von 0,5 Zoll (12,7 mm) bestückt. Diese Ausgänge sind mit 50-Ω-Übertragungsleitungen AC-gekoppelt, wodurch sie sich hervorragend für den Antrieb von Instrumenten mit einer Impedanz von 50 Ω eignen. Die verbleibenden fünf Differentialausgänge werden mit 100 Ω angeschlossen.
Die EZSync™ des LTC6952 und die SYSREF-Abfragefunktionen werden über die LTC6952 SPI-Schnittstelle oder die EZS_SRQ-SMA-/Revolver-Steckverbinder verfügbar gemacht. Die SMA-Platzierung ist für eine einfache Verbindung von allen mehrteiligen Synchronisierungs- und SYSREF-Abfragemodi ausgelegt.
Die VTUNE- und VCO-SMAs können direkt in das DC2664A VCO-Rider-Board eingesteckt werden. Diese Optionen bieten eine schnelle Methode zur Evaluierung mehrerer spannungsgesteuerten Oszillatoren.
Ein DC2026 serielles USB-Controllerboard wird für die SPI-Kommunikation mit dem LTC6952 verwendet und über die mitgelieferte LTC6952Wizard™-Software bereitgestellt.

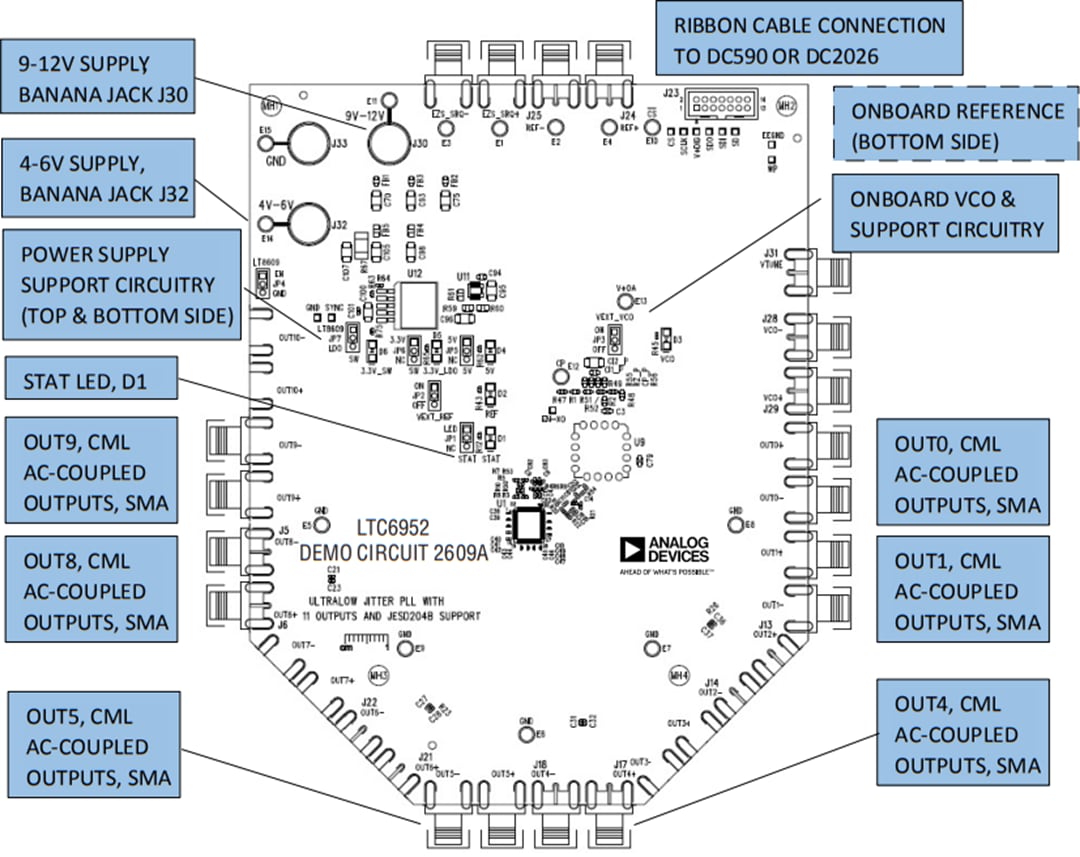

Board-Layout
