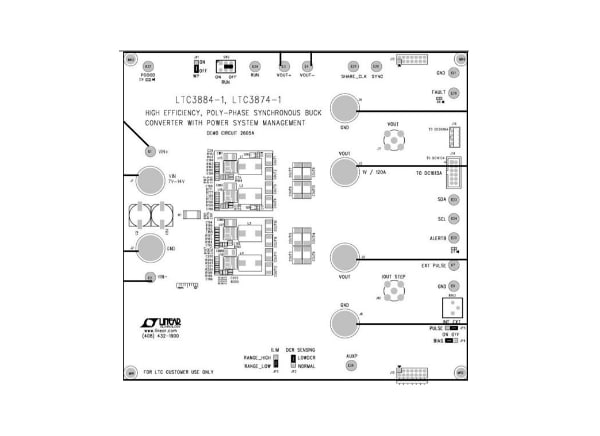

Analog Devices Inc. DC2605A Demonstrationsschaltung
Die Analog Devices Inc. DC2605A Demonstrationsschaltung ist zur Evaluierung des Betriebsverhaltens des LTC3884-1 synchronen Abwärtswandlers ausgelegt. Diese Demonstrationsschaltung verfügt über den LTC3884-1 gepaart mit einem LTC3874-1 Slave-Controller für eine 4-Phasen-Abwärtswandlerlösung. Die DC2605A Demonstrationsschaltung schaltet die Standardeinstellungen ein und liefert eine auf den Konfigurationswiderständen oder auf seinem nichtflüchtigen Speicher basierende Leistung ohne dass eine serielle Buskommunikation erforderlich ist. Dies ermöglicht die einfache Evaluierung des DC/DC-Wandlers.
Technische Daten
- Eingangsspannung: 7 V bis 14 V
- Ausgangsspannung: 1 V
- Maximaler Ausgangsstrom: 120 A
- Maximaler Wirkungsgrad: 90,2 %
- Spitzen-Wirkungsgrad: 92,2 %
- Standard-Schaltfrequenz: 425 kHz
Verwandte Produkte
Analog Devices Inc. LTC388x Abwärtsregler
Duale synchrone DC/DC-PolyPhase-Abwärtsschaltregler-Controller.
Einrichtung der Messausrüstung
Veröffentlichungsdatum: 2019-07-16
| Aktualisiert: 2022-03-11
