Analog Devices Inc. DC2505A Demonstrationsschaltung für LT8336

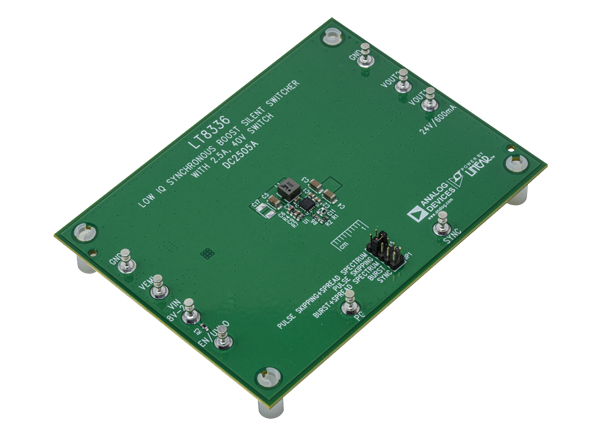

Die Analog Devices Inc. DC2505A Demonstrationsschaltung bietet ein Referenzdesign für einen Silent Switcher®-Aufwärtswandler mit niedrigem IQ, der auf dem LT8336 basiert. Der DC2505A ist je nach Eingangsspannung zur Umwandlung einer Quelle von 8 V bis 20 V zu einem Ausgang von 24 V mit einem Laststrom von bis zu 1,5 A ausgelegt. Die Demonstrationsschaltung arbeitet bei einer Schaltfrequenz von 2 MHz.
Die DC2505A von Analog Devices Inc. enthält Testpunkte für einen einfachen Zugriff auf die Signale des Zielbauteils. Eine Steckbrücke ermöglicht die Auswahl des gewünschten SYNC-Pin-Betriebsmodus.Ein On-Board-EMI-Filter kann in die Schaltung integriert werden, indem die Quelle mit dem VEMI-Anschluss und der Ausgang mit dem VOUT2-Anschluss verbunden wird.
Merkmale
- Vorbestückter LT8336 Aufwärts-Silent Switcher® in einem LQFN16-Gehäuse
- Wählbarer SYNC-Pin-Modus
- Sync-Modus
- Burst-Modus
- Bust-Modus + Frequenzspreizungsmodus
- Impulsüberspringender Modus (Standard)
- Impulsüberspringender Modus + Frequenzspreizungsmodus
- Testpunkte
- Optionaler EMI-Filter
- Schaltfrequenz: 2 MHz
- Eingangsspannung: 8 V bis 20 V; 12 V (typisch)
- Ausgangsspannung: 23,25 V bis 24,75 V; 24 V (typisch)
Unterstütztes Bauteil
Analog Devices Inc. LT8336 Silent Switcher®-DC/DC-Aufwärtswandler
DC/DC-Aufwärtswandler mit niedrigem IQ und Silent-Switcher-Architektur, der zur Reduzierung von EMI-Emissionen ausgelegt ist.

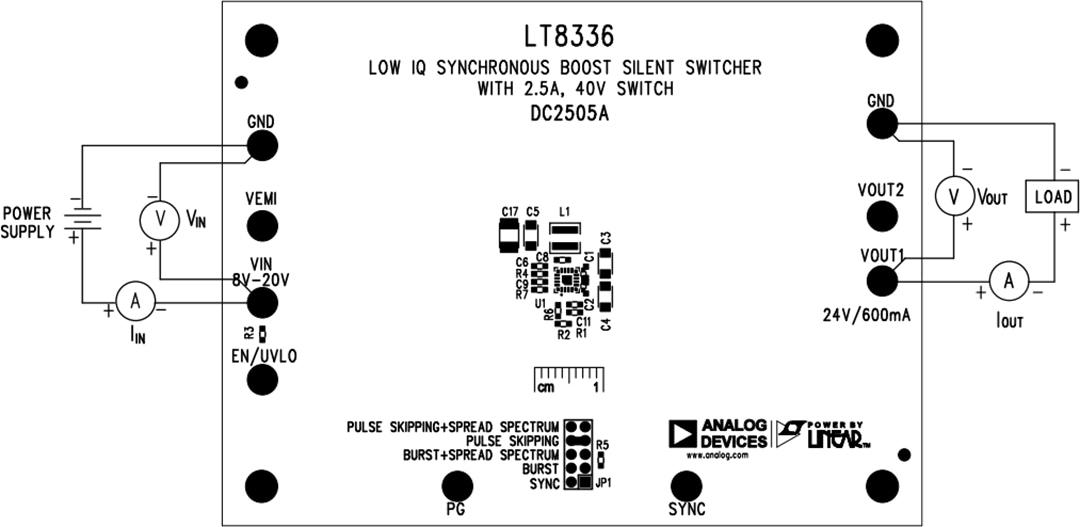

Einrichtungsbeispiel
