Analog Devices Inc. DC2456A Demo für den LTC3779 Abwärtsregler mit vier Schaltern

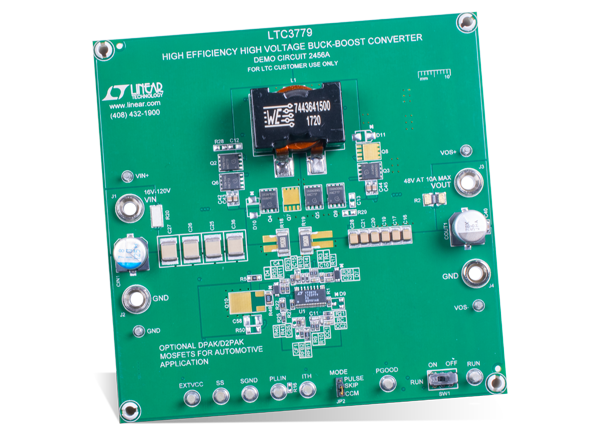

Das Analog Devices DC2456A Demonstrationsboard unterstützt Entwickler bei der Evaluierung des Betriebsverhaltens der LTC3779 Auf-/Abwärtsreglern mit vier Schaltern. Das Demonstrationsboard verfügt über eine Demonstrationsschaltung 2456A und den LTC3779EFE Auf-/Abwärtsregler mit vier Schaltern. Die Demonstrationsschaltung 2456A arbeitet als hocheffizienter synchroner Hochspannungs-Auf-/Abwärts-DC/DC-Wandler mit einem Eingangsspannungsbereich von 16 V bis 120 V. Die DC2456A kann einen Laststrom mit maximal 10 A mit einem 48V-Ausgang bieten. Die Konstantfrequenz-Strommodus-Architektur ermöglicht eine phasenstarre Frequenz von bis zu 600 kHz. Eine optionale Ausgangsstrom-Rückkopplungsschleife bietet Unterstützung für Applikationen wie z. B. Batterieladung. Der LTC3779 eignet sich mit seinem großen Eingangsbereich, großen Ausgangsbereich und den nahtlosen Übertragungen zwischen Betriebsmodi bestens für Industrie-, Automotive-, Medizin-, Militär- und Avionik-Applikationen.
