Analog Devices Inc. DC2407A Demo-Schaltung für LT8650S

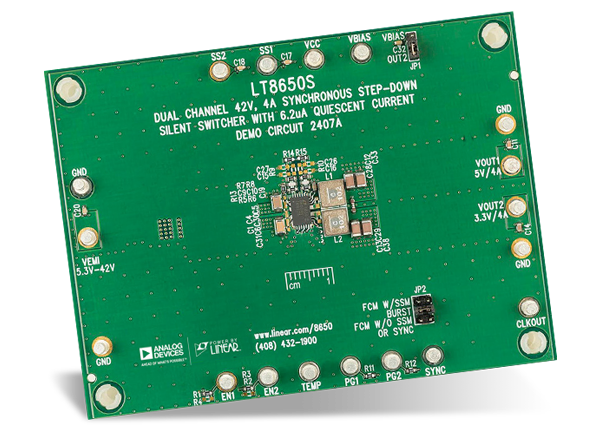

Analog Devices Inc. DC2407A Demo-Schaltung ist ein Demonstrations- und Evaluierungsboard mit einer typischen Applikations-Schaltung, die auf dem LT8650S synchronen Abwärts-Silent Switcher 2 basiert. Die Demonstrationsschaltung bietet 5-V- und 3,3-V-Ausgänge. Jeder Ausgang kann gleichzeitig bis zu 4 A Dauerstrom liefern. Der SYNC-Pin auf der Demo-Leiterplatte ist standardmäßig für den Burst-Mode®-Betrieb mit geringer Welligkeit geerdet. Steckbrückenanpassungen ermöglichen die Synchronisierung mit einem externen Taktgeber und die Aktivierung des Frequenzspreizungs-Modus. Die 2407A Demo-Schaltung wird mit 2 MHz betrieben, um die Lösungsgröße zu reduzieren. Der Wirkungsgrad beträgt 92 %. Der IC-Temperaturanstieg beträgt weniger als 50 °C, wenn beide Kanäle bei 2 MHz mit jeweils 4 A Volllast betrieben werden.
Technische Daten
- Eingangsversorgungsbereich (VIN): 5,4 V bis 42,0 V
- Ausgang-1-Spannung (VOUT1): 4,8 V bis 5,2 V, 5 V typisch
- Maximaler Ausgang-1-Strom (IOUT1): 4 A
- Ausgang-2-Spannung (VOUT2): 3,168 V bis 3,432 V, 3,3 V typisch
- Maximaler Ausgang-2-Strom (IOUT2): 4 A
- Schaltfrequenz (fSW): 1,85 MHz bis 2,15 MHz, 2 MHz typisch
- Wirkungsgrad bei DC OUT1 = 4 A, IOUT2 = 4 A, VIN = 12 V (EFE): 92 %
Verwandte Produkte
Analog Devices Inc. LT8650S Synchroner Abwärts-Silent-Switcher 2
Synchroner Zweikanal-Abwärts-Silent-Switcher 2 mit 4 A, 42 V und einem Ruhestrom von 6,2 µA.
Analog Devices Inc. Silent Switcher 2 Regler
Liefert bei 2 MHz einen Wirkungsgrad von bis zu 95 % und extrem niedrige EMI/EMC-Emissionen.
