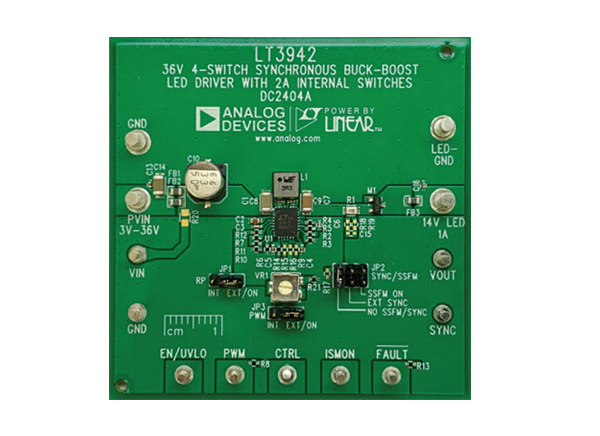

Analog Devices Inc. LT3942 DC2404A-Demonstrationsboard
Das Analog Devices Inc. LT3942 DC2404A-Demonstrationsboard verfügt über den LT3942 synchronen Auf-/Abwärtswandler und LED-Treiber mit 36 V und 2 A. Die DC2404A steuert bei 1 A eine einzelne Kette von LEDs bis zu 14 V an, wenn VIN zwischen 9 V und 36 V liegt und läuft mit reduzierter ILED bis hinunter auf 3 VIN. Das DC2404A Demonstrationsboard wird bei einer Schaltfrequenz von 2 MHz betrieben, wobei die SSFM (Spread Spectrum Frequency Modulation) deaktiviert ist.
Die Unterspannungssperre kann auf dem DC2404A mit ein paar einfachen Widerstandsoptionen eingestellt werden. Auf dem Eingang und Ausgang des DC2404A befindet sich ein kleiner Ferritperlen-EMI-Filter. Diese Filter, kombiniert mit dem richtigen Board-Layout und SSFM tragen zur Reduzierung von EMI bei. Das empfohlene Layout und die vierlagige PCB-Dicke des DC2404A werden für Applikationen mit niedriger EMI empfohlen.
Unterstütztes Bauteil
Analog Devices Inc. LT3942 Synchroner Auf-/Abwärtswandler
Synchroner Auf-/Abwärts-LED-Treiber mit vier Schaltern, der den Strom der LED-Kette bis auf 34 V regeln kann.
Einrichtung des Testverfahrens
Veröffentlichungsdatum: 2020-03-09
| Aktualisiert: 2022-03-11
