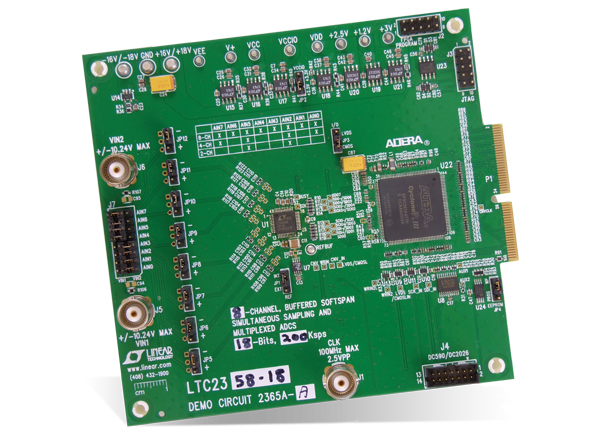

Analog Devices Inc. LTC2357-18 Demonstrationsboard

Das Linear Technology/Analog Devices LTC2357-18 Demonstrationsboard ist zur Evaluierung der LTC2357 18-Bit-SAR-ADCs ausgelegt.Diese ADCs sind rauscharme Hochgeschwindigkeits- und 18-Bit-ADCs mit sukzessivem Approximationsregister (SAR). Für präzise Abtastraten oder zur Demonstration der AC-Leistung, wie z. B. SNR, THD, SINAD und SFDR, verwenden die LTC2357-18 Demonstrationsboards das DC890 Datenerfassungsboard. Dieses Demonstrationsboard demonstriert die AC- und DC-Leistung der ADCs zusammen mit dem DC2026C Daten-Controllerboard. Das LTC2357-18 Demonstrationsboard verwendet die DC590/DC2026 Datenerfassungsboards zur Demonstration der DC-Linearität und DC-Leistungsfähigkeit wie z. B. das Spitze-zu-Spitze-Rauschen.

Die LTC2358, LTC2357, LTC2353 und LTC2333 SAR-ADCs akzeptieren einen großen Gleichtaktbereich, der den ADCs eine direkte Verbindung zu den Sensoren ohne Beeinträchtigung der Messgenauigkeit ermöglicht. Die DC2365A Evaluierungsboards bestehen aus zwei Buffern und einer internen Referenz von 2,048 V zur Vereinfachung des Standardbetriebs. Diese DC2365A Evaluierungsboards verwenden eine externe Referenz zur Erhöhung der SNR und des Eingabebereichs des ADC.

Merkmale

Hebt die LTC2358 Produktfamilie gepufferter Eingangs-ADCs hervor
Demonstriert die DC-Leistung wie z. B. Spitze-Spitze-Rauschen
Demonstriert die AC-Leistung:
- Signal-Rausch-Verhältnis (SNR)
- Klirrfaktor (THD)
- Signal-Rausch- und Verzerrungsverhältnis (SINAD)
- Störfreier Dynamikbereich (SFDR)
