Analog Devices Inc. DC2335A Demonstrationsschaltung

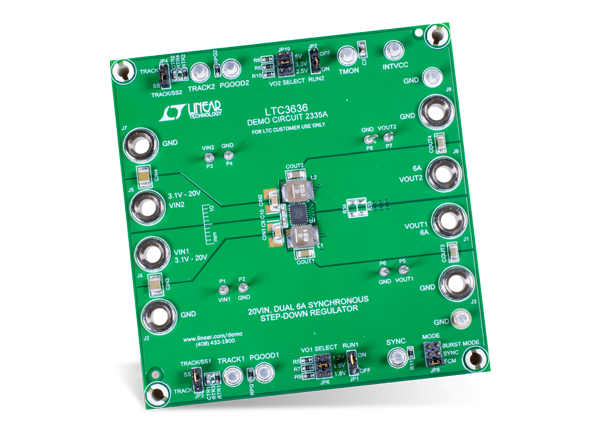

Die Analog Devices Inc. DC2335A Demonstrationsschaltung ist ein Dual-Ausgangsregler, der aus zwei Konstantfrequenz-Abwärtswandlern besteht, die auf dem LTC3636EUFD synchronen Abwärtsregler basieren. Diese Demonstrationsschaltung kann im Burst Mode® oder im erzwungenen ununterbrochenen Modus betrieben werden. Die DC2335 Demonstrationsschaltung wird von einem Eingangsspannungsbereich von 3,1 V bis 20 V betrieben, wobei jeder Regler einen Ausgangsstrom von bis zu 6 A liefern kann.
Technische Daten
- Eingangsspannungsbereich: 3,1 V bis 20 V
- Ausgangsspannungen: 1,5 V und 3,3 V
- Maximaler Ausgangsstrom: 6 A
- 1 MHz Schaltfrequenz
Verwandte Produkte
Analog Devices Inc. LTC36xx/LTC7149-Baureihe Abwärtsregler
Hocheffizient, monolithisch und hervorragend für Applikationen mit invertierenden Ausgängen geeignet.
Einrichtung der Messausrüstung
Schaltplan
Veröffentlichungsdatum: 2019-07-16
| Aktualisiert: 2022-03-11
