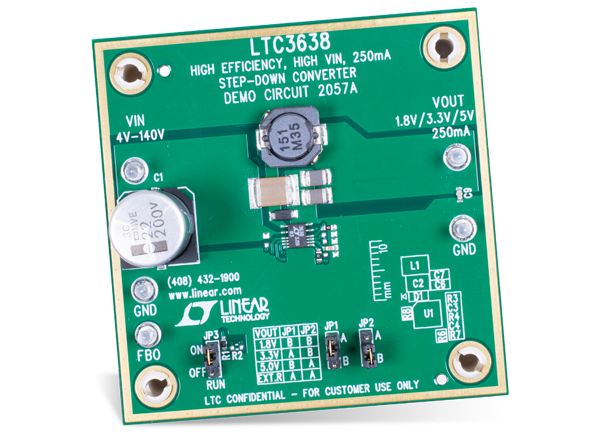

Analog Devices Inc. DC2057A Demonstrations-Leiterplatte
Die Analog Devices Inc. DC2057A Demonstrations-Leiterplatte ist ein Evaluierungsboard, das über eine hohe Eingangsspannung, einen Ausgang von 250 mA und eine DC/DC-Stromversorgungs-Beispielschaltung basierend auf dem LTC3638 Abwärtsregler verfügt. Der LTC3638 arbeitet mit einem Betrieb im Burst Mode® mit hohem Wirkungsgrad und enthält einen internen High-Side-Leistungs-MOSFET. Dieses DC2057A Board akzeptiert eine Eingangsspannung zwischen 4 V und 140 V und bietet über Steckbrücken ausgewählte Ausgangsspannungen von 1,8 V, 3,3 V, 5 V mit einer Option für zusätzliche Spannungen. Der LTC3638 IC enthält einen internen Soft-Start und eine Vorrichtung zur Erhöhung der Soft-Start-Zeit.
Auf dem DC2057A Board ist eine EIN-/AUS-Steckbrücke enthalten, die auch als präzise Unterspannungssperre konfiguriert werden kann. Zur Optimierung des Wirkungsgrads, Reduzierung der Ausgangswelligkeit und der Komponentengröße sind zusätzliche PC-Pads im Lieferumfang zur Programmierung der Strombegrenzung enthalten. Ein Anschluss (FBO) ist enthalten, um mehrere Boards für einen höheren Ausgangsstrom parallel zu schalten.
Ausgangsspannungen zwischen 800 mV und VIN können mit optionalen Widerständen programmiert werden (möglicherweise sind Ausgangskondensatoren mit höherer Nennspannung erforderlich).
Technische Daten
- Eingangsversorgungsbereich (VIN): 4 V bis 140 V
- 1,8-V-Ausgang: 1,8 V ±2 %
- 3,3-V-Ausgang: 3,3 V ±2 %
- 5-V-Ausgang: 5 V ±2 %
- Maximaler Ausgangsstrom (IOUT): 250 mA
- Typischer Wirkungsgrad (EFF): 83,7 %
- Typische Ausgangsspannungswelligkeit: 81 mVP-P
Einsetzbare Produkte
Analog Devices Inc. LTC3638 und LTC3639 Abwärtsregler
Gewährleisten eine geregelte Ausgangsspannung bei Nulllast mit integriertem Netzschalter bei nur 12 μA.

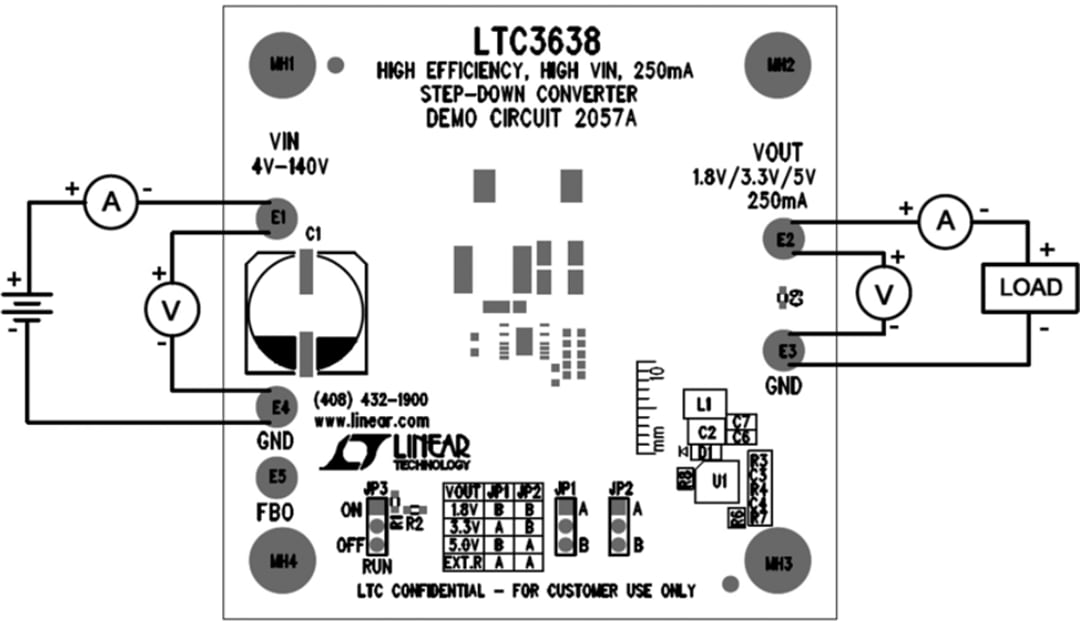

Testeinrichtung
