Analog Devices Inc. DC2045A Demonstrations-Leiterplatte

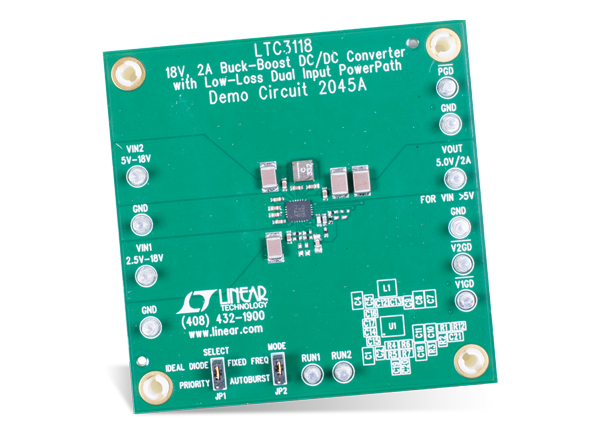

Die DC2045A Demonstrations-Leiterplatte von Analog Devices Inc. ist ein Evaluierungsboard, das über eine Beispielschaltung basierend auf dem LTC3118 Abwärts-/Aufwärts-DC/DC-Wandler verfügt. Der LTC3118 enthält eine integrierte, verlustarme Power-Path™-Steuerung. Die einzigartige n-Kanal-Architektur gewährleistet einen effizienten Betrieb von jeder der beiden Spannungsquellen zu einer programmierbaren Ausgangsspannung, die höher, oder niedriger als der Eingang oder gleich dem Eingang sein kann. Durch die flexible Spannungsfähigkeit von bis zu 18 V und den Spannungsabstand eignet sich der LTC3118 hervorragend für eine große Auswahl von Applikationen und Stromquellen.
Der LTC3118 nutzt eine rauscharme Strommodusarchitektur mit einer festen Pulsweitenmodulations(PWM)-Modus-Frequenz von 1,2 MHz, die den Footprint der Lösung verkleinert. Für einen hohen Wirkungsgrad bei leichten Lasten kann ein automatischer Betrieb im Burst Mode™ mit nur 50 μA Ruhestrom im Schlafzustand ausgewählt werden.
Die Demonstrationsschaltung kann über V1GD-, V2GD- und PGD(Power Good)-Anzeigen überwacht werden. Dabei handelt es sich um präzise RUN-Komparatoren zur Programmierung von unabhängigen UVLO-Schwellenwerten und Ausgangsunterbrechungen bei Abschaltung. Weitere Funktionen umfassen einen Abschaltstrom von 2 µA, eine Kurzschluss-Sicherung, ein Soft-Start, eine Induktivitäts-Strombegrenzung und einen thermischen Überlastschutz.
Technische Daten
- Eingangsspannungsbereich (VIN): 2,5 V bis 180 V
- Ausgangsspannung (VOUT): 5,0 V
- Ausgangsstrom (IOUT): 2,0 A für VIN > 5,0 V
Einsetzbare Produkte
Analog Devices Inc. LTC3118 DC/DC-Auf-/Abwärtswandler
Wandler mit Dual-Eingang und breitem Spannungsbereich mit integrierter, verlustarmer PowerPath™-Steuerung.
Testeinrichtung
