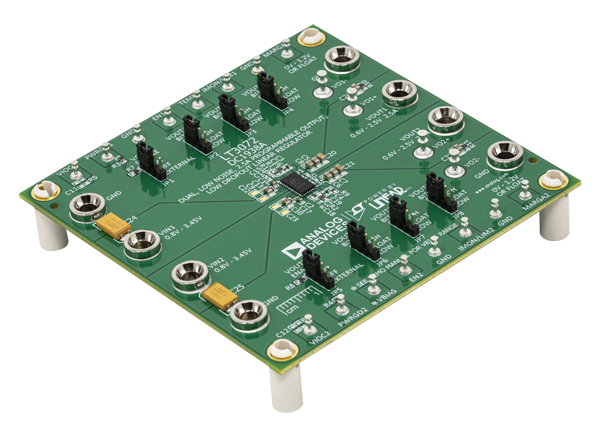

Analog Devices Inc. LT3072 DC1938A-Demonstrationsboard

Das Analog Devices Inc. LT3072 DC1938A-Demonstrationsboard ist zur Evaluierung des LT3072 IC, einem rauscharmen Dual-Low-Dropout-Linearreglers ausgelegt. Dieses Evaluierungsboard wird in einem Eingangsspannungsbereich von 0,8 V bis 3,45 V betrieben und bietet einen Ausgangsspannungsbereich von 0,59 V bis 2,54 V. Das DC1938A Board erfordert eine einzige externe BIAS-Spannung, die höher als VIN1 und VIN2 und zwischen 2,375 V und 5,25 V ist. Dieses Board hat Platzhalter, die auf dem Schaltplan als optionale (Opt) Komponenten gekennzeichnet sind, die Kapazität und Filterung hinzufügen, parallele Referenzen und die VOIC-Funktion verwenden.
