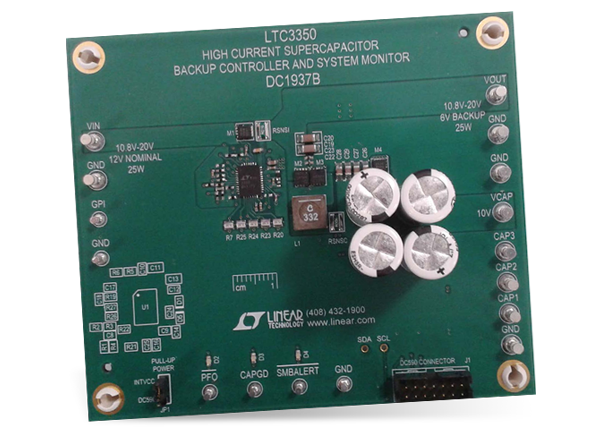

Analog Devices Inc. DC1937B Evaluierungsboard

Das Analog Devices Inc. DC1937B DC1937B Evaluierungsboard ist ein Superkondensator-Ladegerät und Notstromversorgungs-Controller mit Superkondensator-Zustands- und Systemüberwachung, das den LTC®3350 enthält. Der LTC3350 verfügt über ein Abwärts-Superkondensator-Ladegerät, einen Notstromversorgungs-Aufwärts-Controller und eine Eingangs-Ideal-Diode zur Trennung der Eingangsversorgung im Notstrombetriebsmodus. Eine Ausgangs-Ideal-Diode ermöglicht den Superkondensatoren die Versorgung des Ausgangs, wenn VCAP oberhalb der festgelegten Notstromversorgungsspannung liegt. Wenn die Kondensatorstapel-Spannung unter die festgelegte Ausgangsspannung fällt, wird der LTC3350 als Aufwärtsregler betrieben, um den Ausgang solange zu versorgen bis die Energie im Superkondensator aufgebraucht ist.
