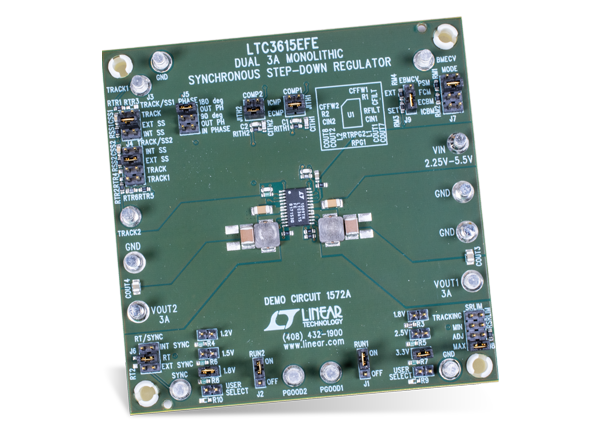

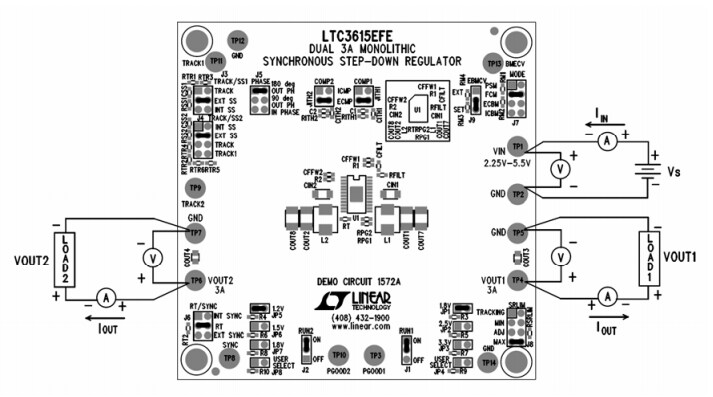

Analog Devices Inc. DC1572A Demonstrationsschaltung

Die Analog Devices Inc. DC1572A Demonstrationsschaltung ist ein Dual-Ausgangsregler, der aus zwei Konstantfrequenz-Abwärtswandlern besteht, die auf dem LTC3615 monolithischen synchronen Abwärtsregler basieren. Diese Demonstrationsschaltung arbeitet im Burst Mode™, Pulse-Skipping- oder erzwungenen ununterbrochenen Modus. Die DC1527 Demonstrationsschaltung wird von einem Eingangsspannungsbereich von 2,25 V bis 5,5 V betrieben, wobei jeder Regler einen Ausgangsstrom von bis zu 3 A liefern kann. Dieses Demonstrationsboard verfügt über einen programmierbaren Betriebsfrequenzbereich von 400 kHz bis 4 MHz (2,25 MHz Schaltfrequenz mit dem RT-Pin, der mit SV_IN verbunden ist). Das DC1527A ist eine ideale Schaltung für Industrie- oder verteilte Stromversorgungs-Applikationen.

Merkmale

Basiert auf dem LTC3615 synchronen 3-A-Dual-Abwärtswandler mit 4 MHz
Eingangsspannungsbereich: 2,25 V bis 5,5 V
3 A Ausgangsleistung von jedem Regler

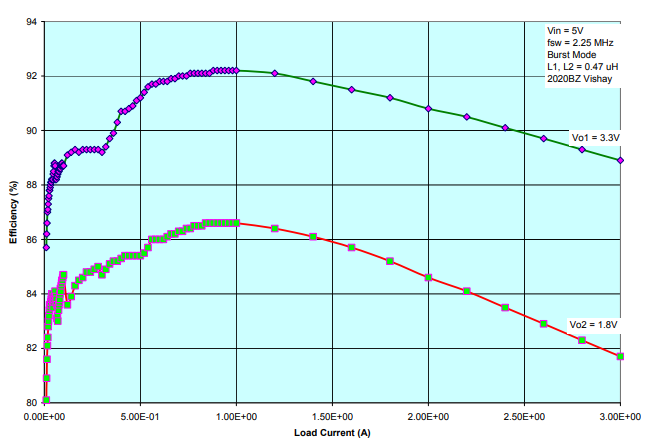

Wirkungsgrad von 90 %
Betriebsfrequenzbereich von 400 kHz bis 4 MHz (2,25 MHz Schaltfrequenz, wenn der RT-Pin mit SV_IN verbunden ist)
Wird im Burst Mode™, Pulse-Skipping- oder erzwungenen ununterbrochenen Modus betrieben
