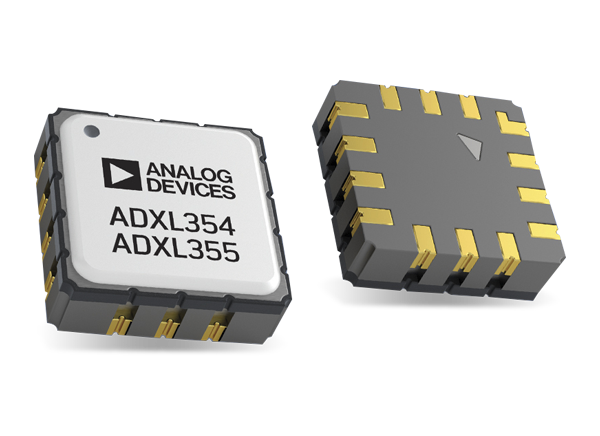

Analog Devices Inc. ADXL354/ADXL355 3-Achsen-MEMS-Beschleunigungsmesser
Die ADXL354/ADXL355 3-Achsen-MEMS-Beschleunigungsmesser von Analog Devices sind MEMS-Beschleunigungsmesser mit analogem (ADXL354) oder digitalem Ausgang (ADXL355). Diese Bauteile bieten eine niedrige Rauschdichte, geringe Drift bei 0 g Offset und geringen Leistungsverbrauch mit wählbaren Messbereichen. Der ADXL354B unterstützt die Bereiche ± 2 g und ± 4 g, der ADXL354C unterstützt die Bereiche ± 2 g und ± 8 g. Der ADXL354 umfasst niedriges Rauschen, Offset-Drift über der Temperatur sowie Langzeitstabilität und ermöglicht Präzisionsanwendungen mit minimaler Kalibrierung und sehr geringem Stromverbrauch.
Merkmale
- Hermetisch abgedichtetes Gehäuse bietet eine hervorragende langfristige Stabilität
- 0 g Offset gegenüber Temperatur (alle Achsen): 0,15 mg/°C max.
- Extrem niedrige Rauschdichte (alle Achsen): 20 µg/√Hz
- Geringer Stromverbrauch, VVERSORGUNG (LDO-aktiviert)
- 150 µA im Messmodus (digital)
- 21 µA im Standby-Modus
- Einstellbare Analogausgangsbandbreite
- Elektromechanischer Selbstest
- Integrierter Temperatursensor
- Spannungsbereichsoptionen
- VVERSORGUNG mit internen Reglern: 2,25 V bis 3,6 V
- V1P8ANA, V1P8DIG mit internem Low-Dropout-Regler (LDO) übergangen: 1,8 V typ. ± 10 %
- Betriebstemperaturbereich: -40 °C bis 125 °C
- LLC-Gehäuse mit 14 Anschlüssen und einem Gewicht von 0,26 g von 6 mm × 6 mm × 2,1 mm
Applikationen
- Beschleunigungssensoren (IMUs)/Höhen- und Steuerkurs-Referenzsysteme (AHRS)
- Plattformstabilisierungssysteme
- Strukturelle Zustandsüberwachung
- Seismische Bildgebung
- Abtastung der Neigung
- Robotik
- Zustandsüberwachung
Verwandtes Produkt
Analog Devices Inc. ADXL35x Beschleunigungsmesser
Bietet Vibrationsmessungen für die frühzeitige Erkennung von strukturellen Mängeln über WSNs.
Analog Devices Inc. ADXL356/ADXL357 3-Achsen-MEMS-Beschleunigungsmesser
Bietet eine niedrige Rauschdichte, geringe Drift bei 0 g Offset und geringen Leistungsverbrauch mit wählbaren Messbereichen.
Dazugehörige Development Tools
Analog Devices Inc. EVAL-ADXL355Z-M Evaluierungsboard
Entwickelt den ADXL355 rauscharmen, stromsparenden 3-Achsen-MEMS-Beschleunigungsmesser.
Analog Devices Inc. ADXL35x Evaluierungsboards
Evaluiert ADXL35x rauscharme, stromsparende Dreiachsen-MEMS-Beschleunigungsmesser.
WEITERE RESSOURCEN
Erreichen die beste Leistung bei der Messung von Neigung/Winkel mit hoher Genauigkeit
Mithilfe von ganzheitlichen Designpraktiken und indem kritische Ingenieure sich auf die Systemebene konzentrieren, kann durch eine effektive Beseitigung der Beanspruchung und Belastung eine hervorragende Leistung des Sensorsystems erzielt werden.

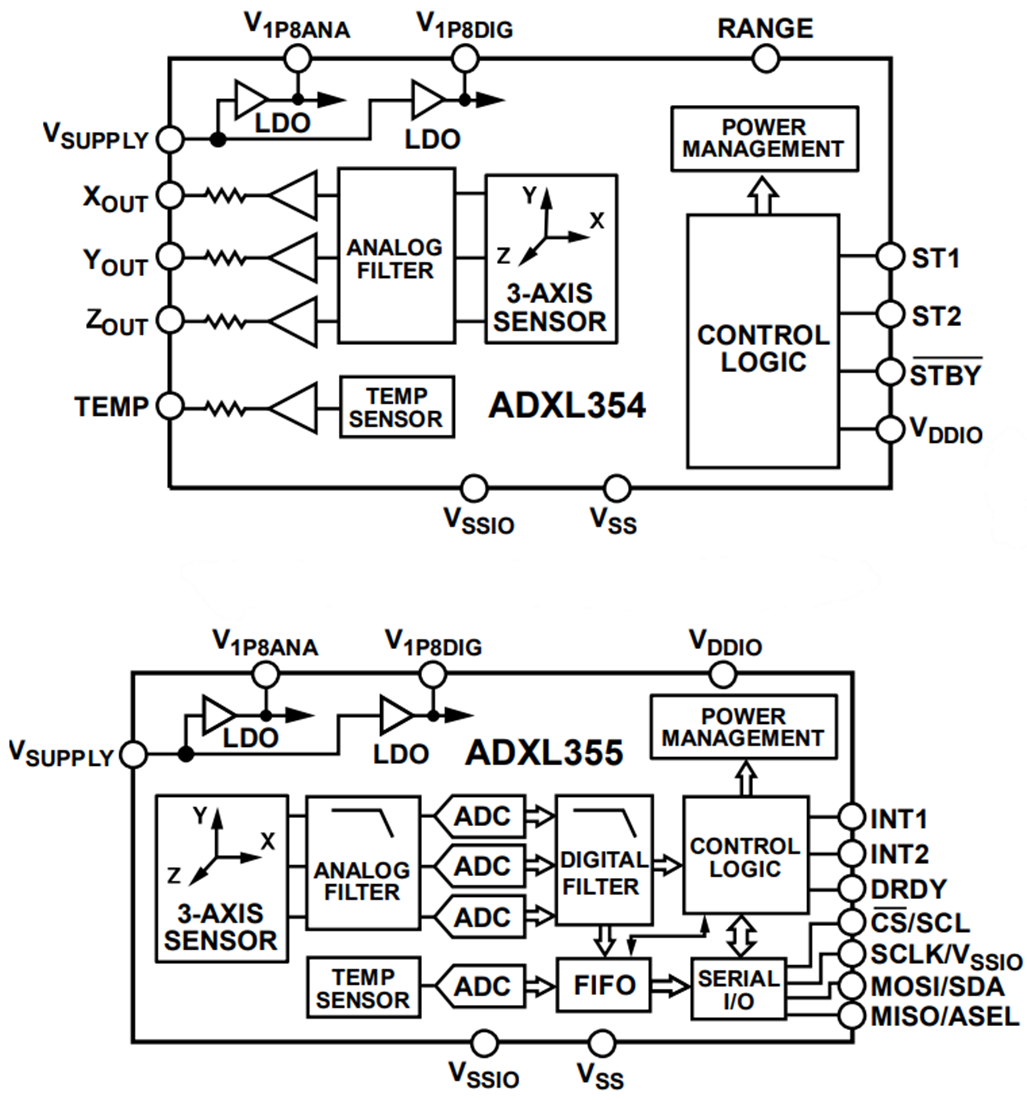

Funktionales Blockdiagramm
