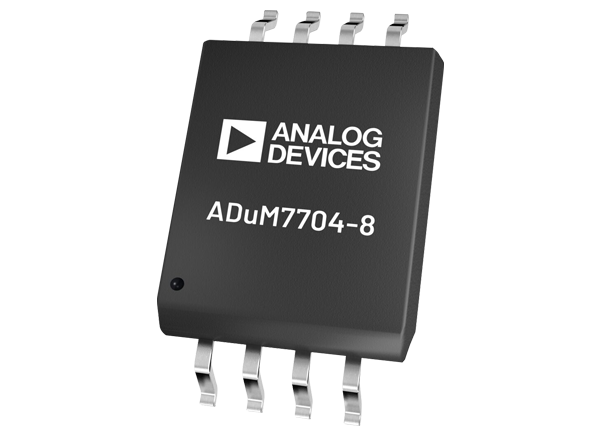

Analog Devices Inc. ADUM7704 Isolierte 16-Bit-Sigma-Delta-Modulatoren

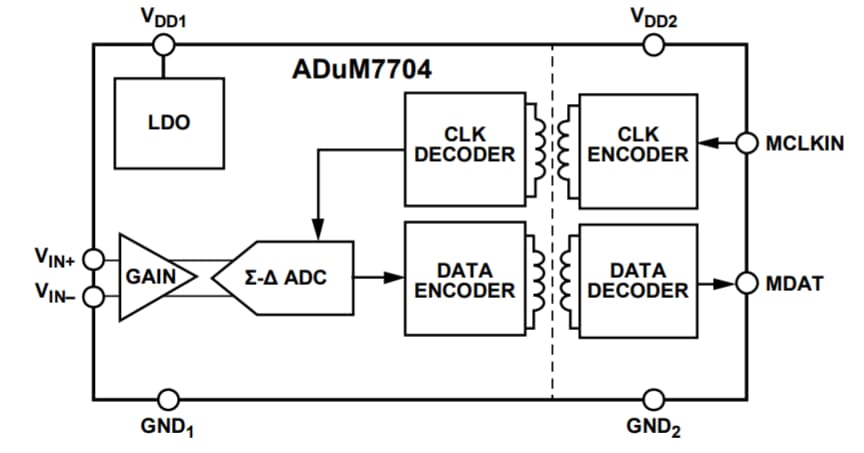

Analog Devices Inc. ADUM7704 Isolierte 16-Bit-Sigma-Delta-Modulatoren wandeln ein analoges Eingangssignal in einen Hochgeschwindigkeits-Einzelbit-Datenstrom um. Das Bauteil verfügt über eine digitale On-Chip-Isolierung basierend auf der iCoupler®-Technologie von Analog Devices. Der Modulator wird in einem Stromversorgungsbereich (VDD1) von 4,5 V bis 20 V betrieben. Er kann ein pseudo-differenzielles Eingangssignal von ±50 mV (±64 mV Skalenendwert) akzeptieren. Der pseudo-differenzielle Eingang eignet sich hervorragend für die Nebenschlussspannungsüberwachung in Hochspannungsapplikationen, bei denen eine galvanische Trennung erforderlich ist.

Merkmale

Master-Takteingangsfrequenz: 5 MHz bis 21 MHz
Offset-Drift gegenüber Temperatur: ±0,25 μV/°C max.
SRV: 82 dB (typisch)
16 Bits, keine fehlenden Codes
Vollständiger analoger Eingangsspannungsbereich: ±64 mV
ENOB: 13-Bit (typisch)
IDD1: 10 mA (max.)
On-board-Digitalisolator
Betriebstemperaturbereich
- −40°C bis +125 °C (16-Pin-SOIC _ W)
- -40 °C bis +105 °C (8-Pin-SOIC_IC)
Hohe Immunität gegen Gleichtaktschwankungen:
- 150 kV/μs minimum, VDD2 = 3,3 V

Wide-Body-SOICs
- 16-Pin-SOIC_W
- 8-Pin-SOIC_IC mit erhöhter Kriechstrecke
Sicherheitszertifizierungen und behördliche Zulassungen
- UL-Zulassung
  - 5700 V_rms für 1 minute gemäß UL 1577
- CSA Komponentenannahmehinweis 5 A
- VDE-Konformitätszertifikat
  - DIN V VDE V 0884-10: V_ICOIL= 1270 V_Spitze
  - DIN V VDE V 0884-11: _{_ICOIL= 1060 V BLUETOOTH}(ausstehend)
