Analog Devices Inc. ADuM6020 und ADuM6028 isoPower Isolierte DC/DC-Wandler

Analog Devices Inc. ADuM6020 und ADuM6028 IsoPower^® DC/DC-Wandler sind emissionsarme isolierte DC/DC-Wandler, die auf der iCoupler^®-Technologie basieren. Die ADuM5020 und ADuM5028 Wandler bieten eine geregelte isolierte Leistung, die bei voller Last auf einer 2-Schicht-Leiterplatte (PCB) mit Ferriten unter den Begrenzungen der CISPR22 Klasse B liegt.

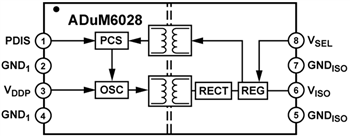

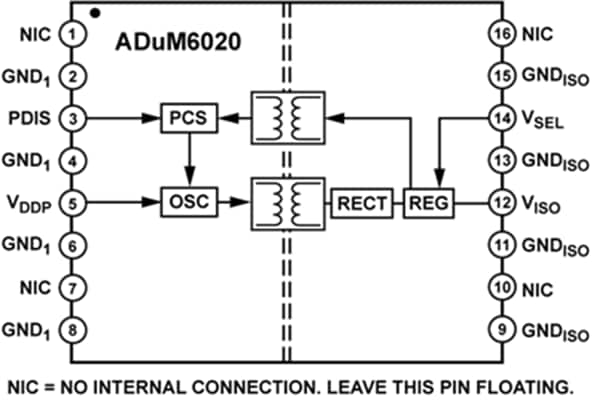

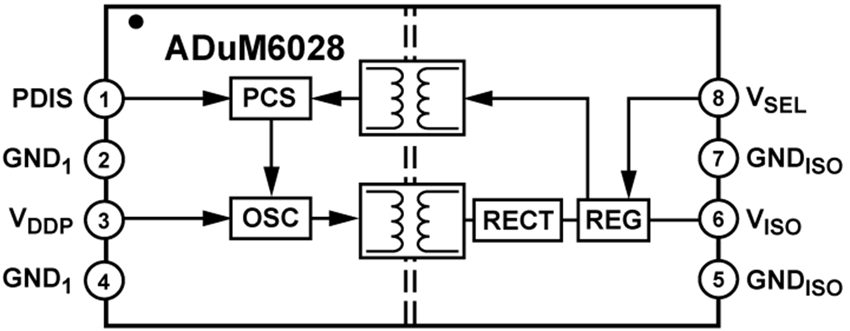

Die ADuM6020 und ADuM6028 beseitigen die Notwendigkeit zum Entwerfen und Bauen isolierter DC/DC-Wandler für Applikationen von bis zu 500 mW. Die iCoupler-Chip-Scale-Transformer-Technologie wird für die magnetischen Komponenten der DC/DC-Wandler verwendet. Das Ergebnis ist eine isolierte Lösung mit kleiner Baugröße, die sich hervorragend für Applikationen mit beschränktem Platz eignet.

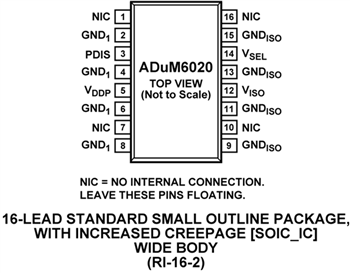

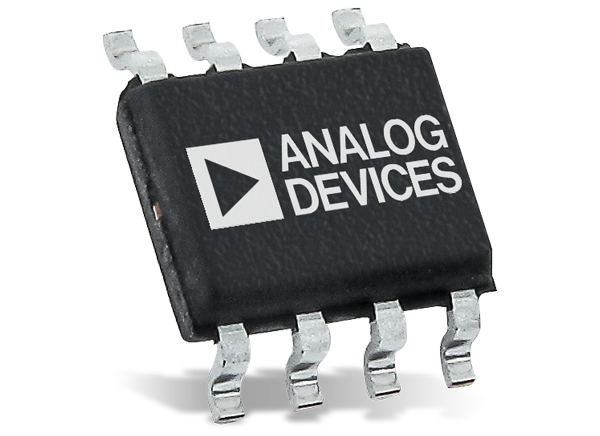

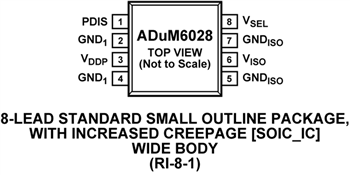

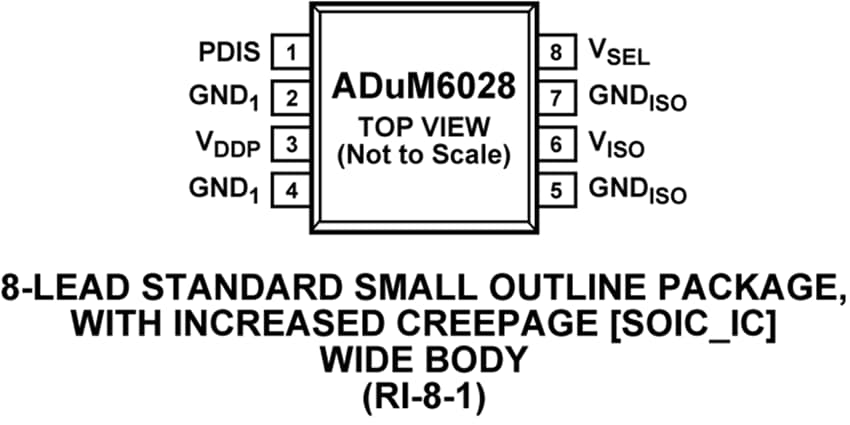

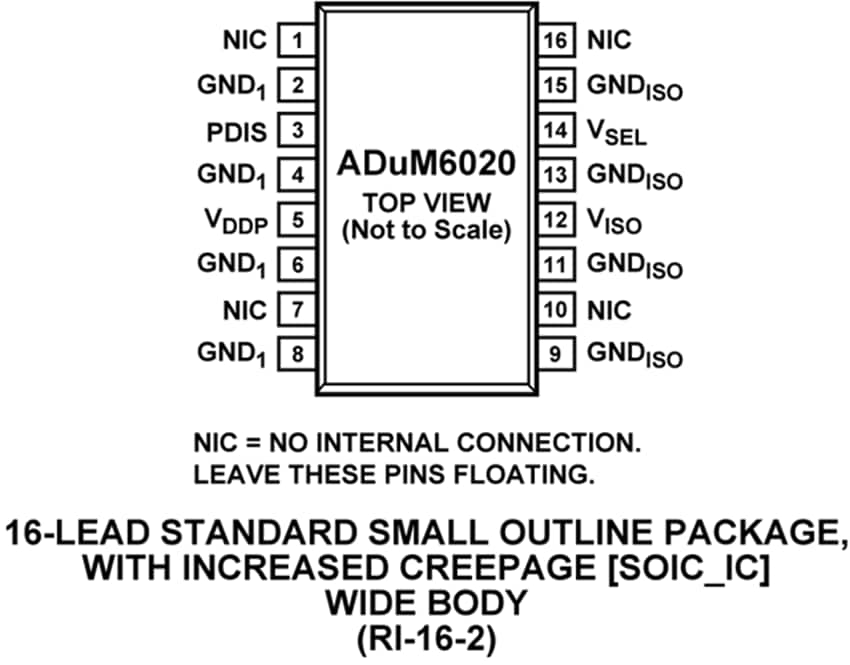

Die ADuM6020 und ADuM6028 sind in zwei verschiedenen Gehäusevarianten erhältlich. Der ADuM6020 ist in einem breiten 16-Pin-SOIC_W-Gehäuse untergebracht und der ADuM6028 wird in einem kompakten breiten 8-Pin-SOIC_IC-Gehäuse angeboten.

Merkmale

Erfüllt die Emissionsgrenzwerte gemäß CISPR22 Klasse B
Ausgangsstrom
- ADuM6020: 100 mA
- ADuM6028: 60 mA
Versorgungsspannungsbereich: 0,5 V bis 7,0 V
Betriebstemperaturbereich: -40 °C bis +125 °C
Gehäuse
- ADuM6020: 16-Pin-SOIC_W-Gehäuse mit 7,8 mm Kriechstrecke
- ADuM6028: 8-Pin-SOIC_IC-Gehäuse mit 8,3 mm Kriechstrecke

Sicherheitszertifizierungen und behördliche Genehmigungen
- UL-Zulassung (ausstehend)
  - 5.000 V_rms für 1 Minute gemäß UL 1577
- CSA Component Acceptance Notice 5A (ausstehend)
VDE-Konformitätszertifikat (ausstehend)
- VDE V 0884-10
- V_IORM = 565 V Spitze
CQC-Zertifizierung gemäß GB4943.1-2011
RoHS-konform
