Analog Devices Inc. ADuM5020 und ADuM5028 isoPower isolierte DC-DC-Wandler

ADuM5020 und ADuM5028 isoPower^® DC-DC-Wandler von Analog Devices Inc. sind emissionsarme isolierte DC-DC-Wandler basierend auf der iCoupler^®-Technologie. Die ADuM5020 und ADuM5028 Wandler bieten eine geregelte isolierte Leistung, die bei voller Last auf einer 2-Schicht-Leiterplatte (PCB) mit Ferriten unter den Begrenzungen der CISPR22 Klasse B liegt.

Die ADuM5020 und ADuM5028 beseitigen die Notwendigkeit zum Entwerfen und Bauen isolierter DC-DC-Wandler für Anwendungen von bis zu 500 mW. Die iCoupler-Chip-Scale-Transformer-Technologie wird für die magnetischen Komponenten der DC/DC-Wandler verwendet. Das Ergebnis ist eine isolierte Lösung mit kleiner Baugröße, die sich hervorragend für Applikationen mit beschränktem Platz eignet.

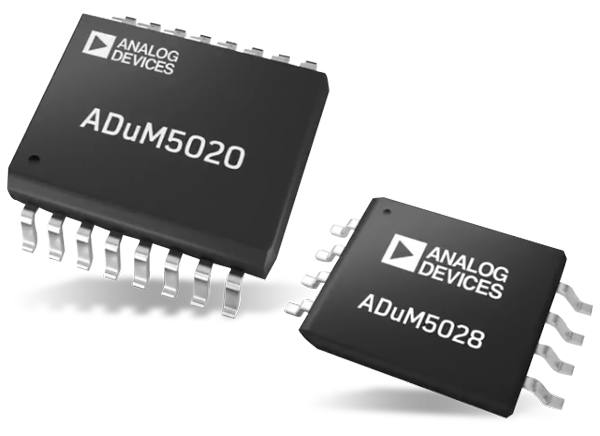

Die ADuM5020 und ADuM5028 sind in zwei verschiedenen Gehäusevarianten erhältlich. Der ADuM5020 ist in einem breiten 16-Pin-SOIC_W-Gehäuse untergebracht sind, und der ADuM5028 wird in einem kompakten breiten 8-Pin-SOIC_IC-Gehäuse angeboten.

Merkmale

Erfüllt die Emissionsgrenzwerte gemäß CISPR22 Klasse B
Ausgangsstrom
- ADuM5020: 100 mA
- ADuM5028: 60 mA
Versorgungsspannungsbereich: 0,5 V bis 7,0 V
Betriebstemperaturbereich: -40 °C bis +125 °C
Gehäuse

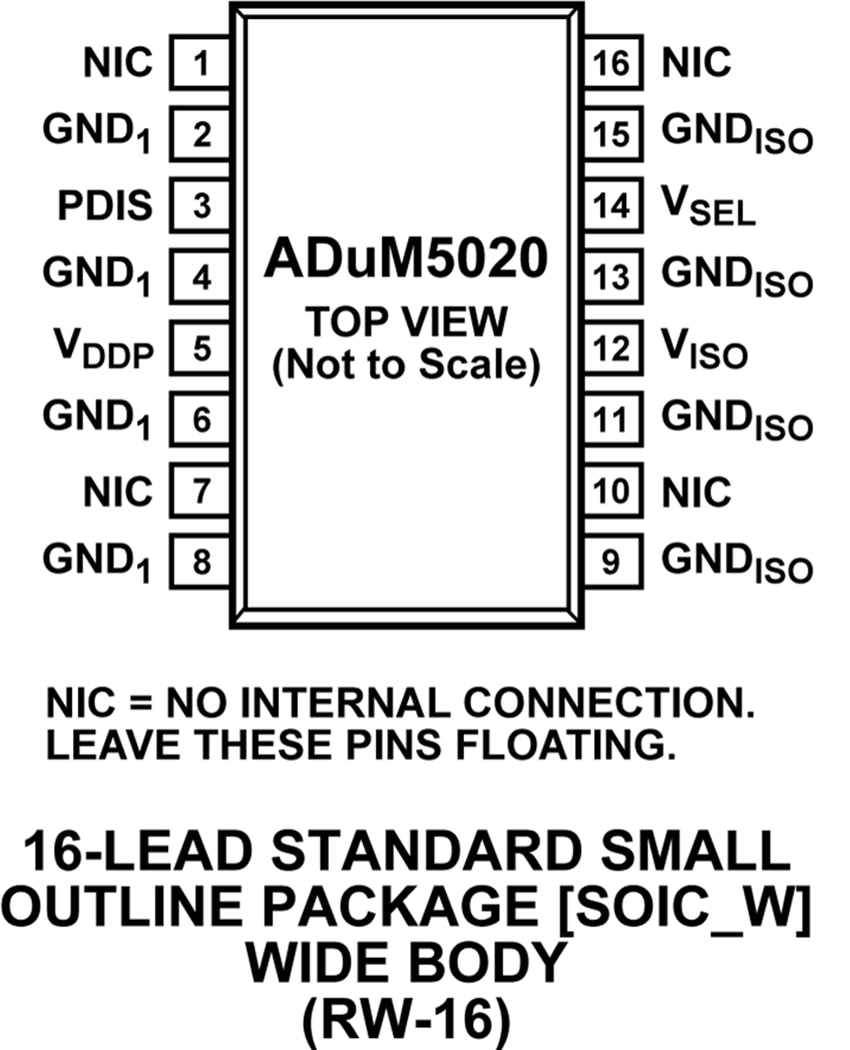

- ADuM5020: 16-Lead SOIC_W-Gehäuse mit 7,8 mm Kriechstrecke

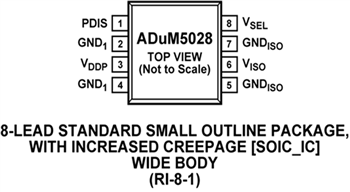

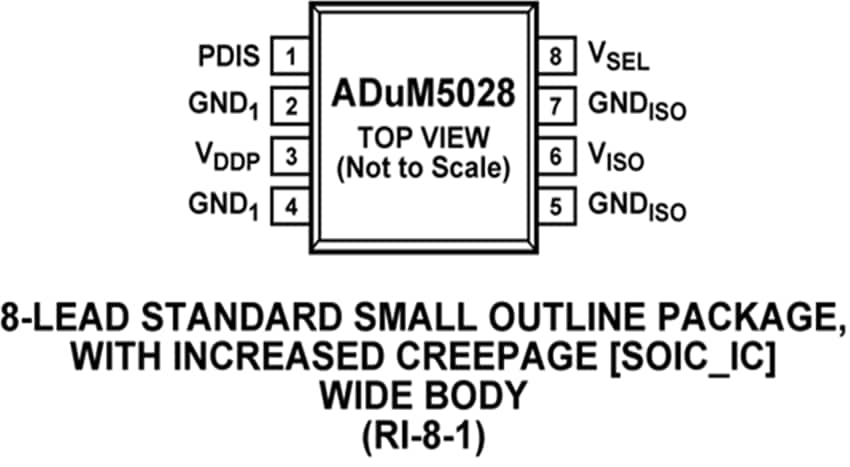

- ADuM5028: 8-Pin SOIC_IC-Gehäuse mit 8,3 mm Kriechstrecke

Sicherheitszertifizierungen und behördliche Genehmigungen
- UL-Zulassung (ausstehend)
  - 3.000 V_rms für eine Minute gemäß UL 1577
- CSA Component Acceptance Notice 5A (ausstehend)
- VDE-Konformitätszertifikat (ausstehend)
  - VDE V 0884-10
  - V_IORM = 565 V Spitze
- CQC-Zertifizierung gemäß GB4943.1-2011
- RoHS-konform
